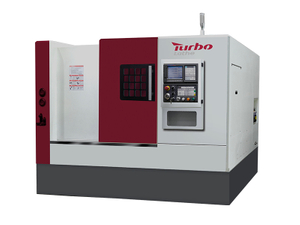

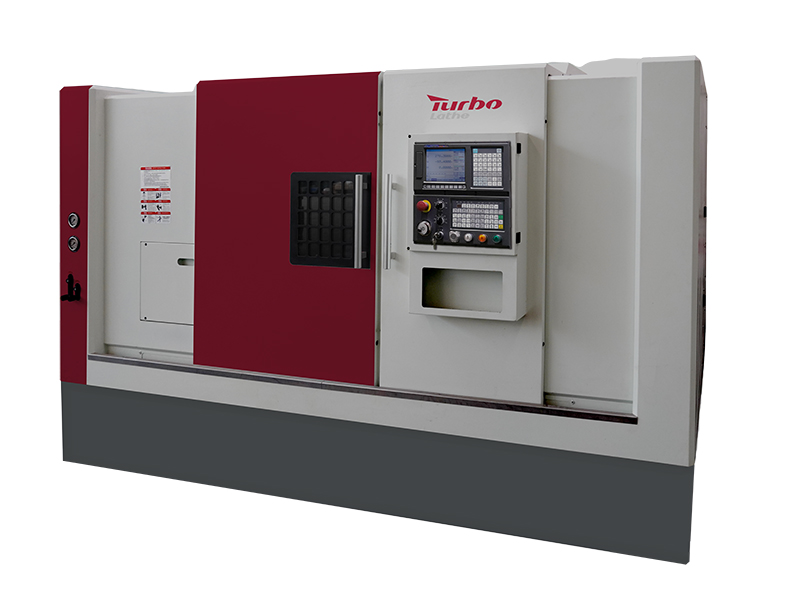

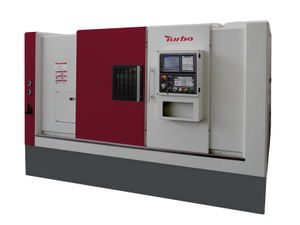

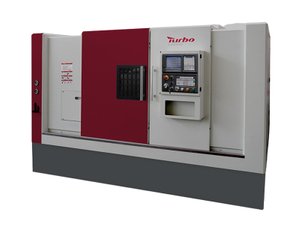

HTB5100 Lit incliné CNC Lathe

HTB5100 Haute précision métallique 3 axes Meilleur lit en métal CNC Lathe tournant la machine à tourner pour métal

HTB5100 Sur la base de HTB550A, le diamètre rotatif sur le lit reste inchangé, le diamètre d'usinage reste inchangé et la longueur d'usinage est passée de 670 mm à 1000 mm. Table à la broche (facultative): support de roulement de qualité P4, apex MT5, joint mécanique labyrinthe, support de pièces rigide à haute précision à haute vitesse de rotation, vie à long terme, haute cylindricité du traitement des pièces. Les essieux X et Z adoptent la vis à billes à double écrou C3 et la vis de précision spéciale de roulement spécial, effectuent un pré-étincelle, avec une transmission stable et une précision de la manière thermique. Les servomoteurs sont directement couplés par des accouplements de prévision pour optimiser les modifications de précision de transmission dues aux charges. Les axes X et Z utilisent une piste à billes rigides haute rigide de grade de p avec un entraînement à billes préciséant une vitesse de déménagement rapide de 24 m / min et réduisent le temps de non-coupe.

État de disponibilité:



enquête

POINTS FORTS

Données techniques

STANDARD

FACULTATIF

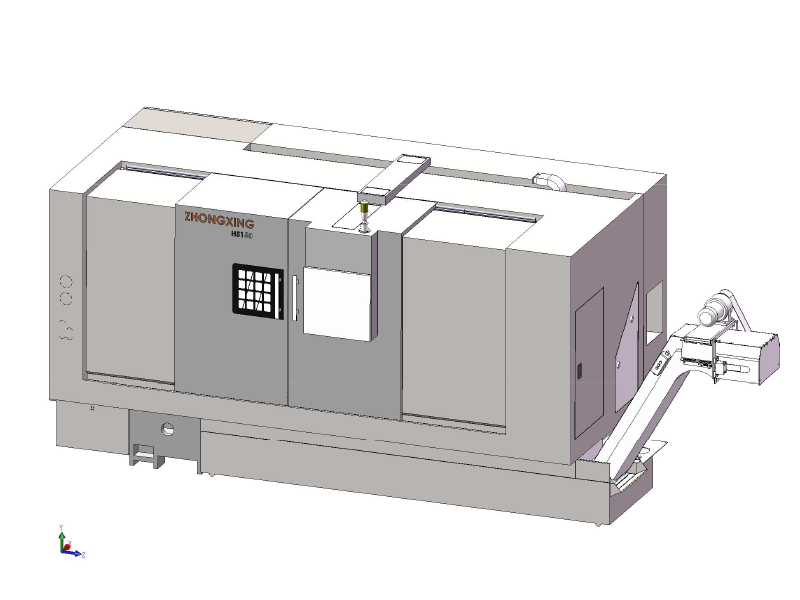

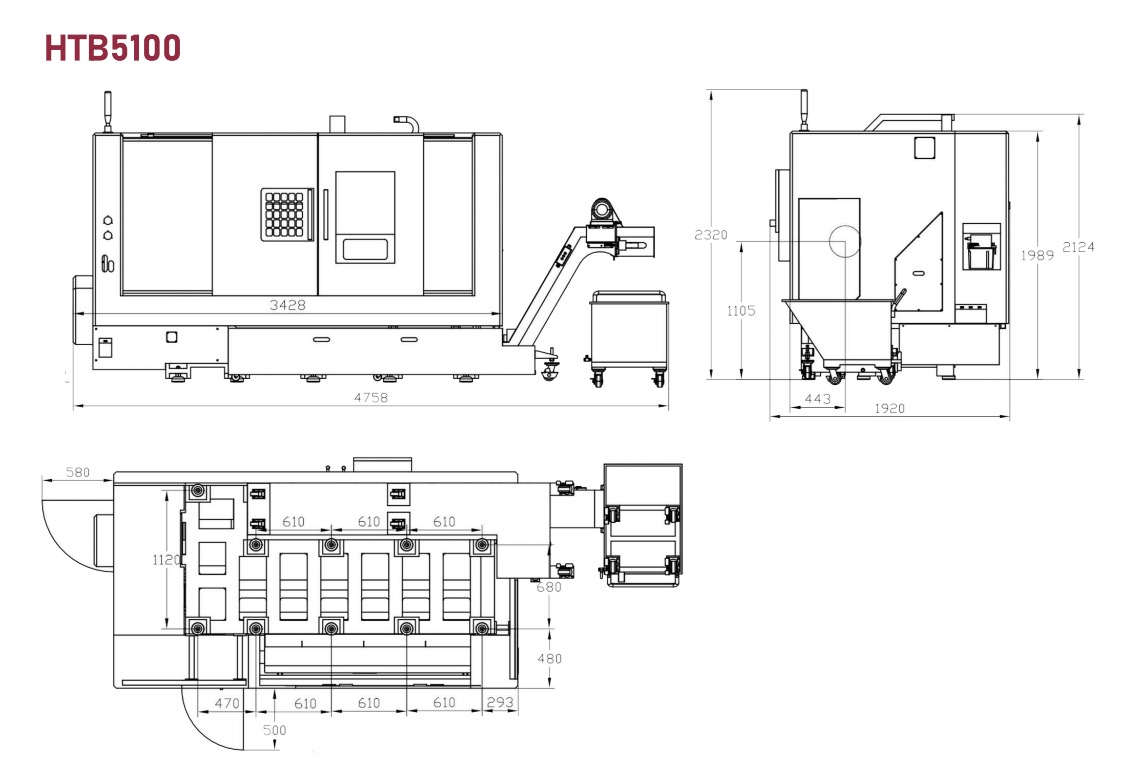

Disposition de la machine

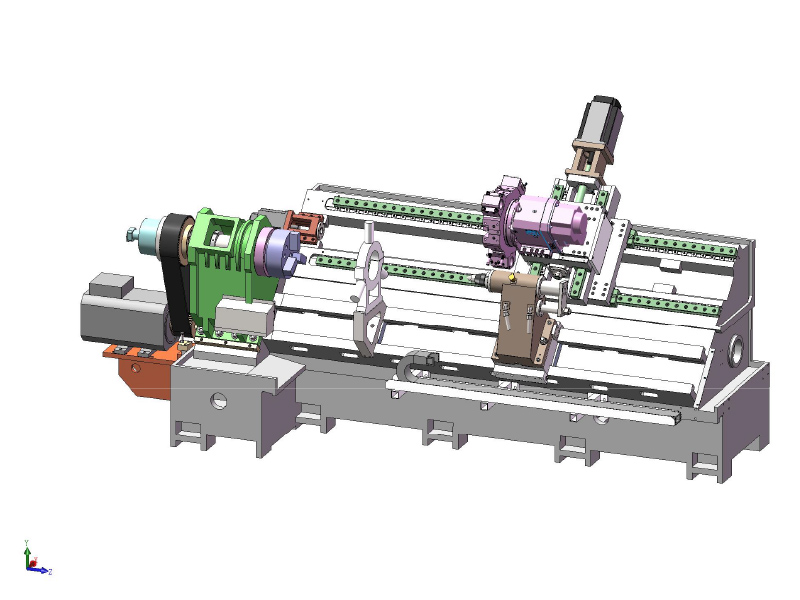

1. Au total, 45 degrés ont progressé une rigidité élevée à faible centre de gravité corporel;

2. Unité de broche de précision à haute précision et à haute rigidité;

3.

4. La tourelle de précision sélectionne l'outil à proximité;

5. Peut transporter avec la ferme ou le robot conjoint et la ligne automatique.

Marque du système de contrôle CNC

GSK988TA est standard

Facultatif:

HNC-808D-10G

Syntec 22ta

FanUc 0i-tf Plus

Siemens 828d

Mitsubishi

Application

● Pièces de précision

● Pièces mécaniques

● Pièces matérielles

● Outils à main

● Pièces médicales

● Pièces d'horloge et de montre

● Pièces optiques

● Pièces automobiles

● Pièces de salle de bain

● Accessoire de vélo

Mangeur de pièces automatiques

Adoptant un entraînement du système hydraulique, la force d'alimentation est grande, adaptée à un diamètre plus grand et à l'alimentation plus lourde des matériaux de barre. Il présente les avantages d'une bonne stabilité et d'une forte fiabilité.

● Améliorer l'efficacité de la production

● Réduire le coût de production

● Améliorer la sécurité de la production

Barboutier

Utilise l'air comprimé comme source d'alimentation pour atteindre la fonction d'épissage.

● réalise l'usinage continu

● Manipulation et stockage de la pièce pratique

Ferme à chargement automatique

Mode de capture: captipage, manipulation, levage, tournant

Convient pour: raccords matériels, pièces en plastique, pièces électroniques 3C, pièces automobiles, pièces électroniques et électriques, meubles et pièces de l'appareil domestiques.

Robot

Haute précision et taux de battement élevé: avec une répétabilité de ± 0,02 mm et un taux de battement maximal de 4 m / s, le robot peut transporter efficacement les pièces, augmentant la productivité de 20% à 40% dans le chargement et le déchargement des machines-outils.

Chargement et déchargement du robot: une ligne de production, un seul investissement peut répondre aux besoins de la production multi-valeurs.

Faible investissement et rendement rapide: un robot peut réaliser le chargement et le déchargement d'une seule ou multi-station.

Tourelle

L'indexation du disque de coupure de puissance adopte le disque de coupe.

Peut couper les directions vers l'avant et inverser.

Changement d'outils à travers à deux voies, vitesse rapide et grande efficacité.

Précision de positionnement élevée et précision de positionnement répétée élevée.

Rimidité élevée et bonne stabilité

8 t servo tourelle

Tourrelle de puissance 12T

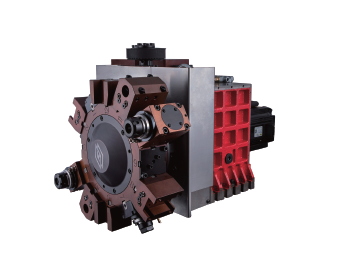

Tourrelle de puissance 12T avec axe Y

Lubrification automatique

Le lubrifiant automatique fournit automatiquement un lubrifiant au guide et à la vis de l'axe X et Z pour assurer le fonctionnement en douceur à tout moment.

En cas de pénurie d'huile, une alarme est émise et la machine s'arrête automatiquement.

Serrage

Collet

Mandrin

Taille: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Type: solide / creux

Mâchoire: 2/3 / 4jaws

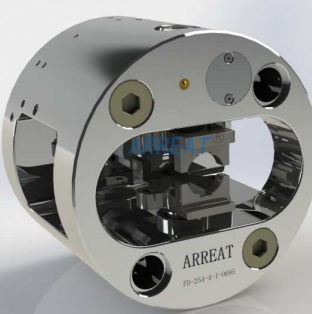

Indexation Chuck

NON.	Principaux paramètres techniques	HTB5100
1	Diamètre de swing maximum sur le lit	Φ550 mm
2	Diamètre maximum de pièces disques	Φ460 mm
3	Diamètre maximum des sorties d'arbre	Φ280 mm
4	Longueur maximale de la pièce	1000 mm
5	Voyage de l'axe x / z	240 mm / 1050 mm
6	Type de tête de broche	A2-8
7	Spoid Spindle Maximum Speed	2000r / min
8	Type de mandrin hydraulique	10 'Chuck creux
9	Alésage de la broche	Φ85 mm
10	Bar Capicity	Φ70 mm
11	Diamètre de la pouche	Φ75 mm
12	Coup de manche	100 mm
13	Trou de perfortrage de la poulet	# Mt5
14	Tourelle	12 position
15	Positionnement de répétition de l'axe x / z	≤0,005
16	X axe rapide rapide vitesse	≤20
17	Axis z vitesse rapide rapide	≤20
18	Puissance du moteur principal	11 kW
19	Taille de la machine (longueur x largeur x hauteur) mm	3750 * 1900 * 2120

Système GSK / HNC

8 Station servo tourelle,

Broche A2-8 (broche max A2-11),

10 '' Chuck creux,

Hiwin BallScrew,

Hiwin Linear Guideway,

Garniture d'hydraulique MT5 #,

Convoyeur à puce,

Couverture de protection,

Liquide de refroidissement et recyclage,

370W Pumpe de refroidissement de la pompe,

11 kW Motor Motor Power.

Configuration facultative
Système CNC	Système syntec 7ta
	Système syntec 21ta
	Système syntec 22 To
	Système FanUC 0I-TF Plus
	System Siemens 828d
	Système FANUC 0I-TF Plus avec axe C
	System Siemens 828d avec axe C
Tourelle	Tourelle à 12 positions
	Tourelle de puissance à 12 positions
	Axe y
Mandrin	12 '' Chuck solide
	12 '' CRIET CHUCK
	15 '' Chuck solide
	15 '' Céle
	10 '' Indexation Chuck
	12 '' Indexation Chuck

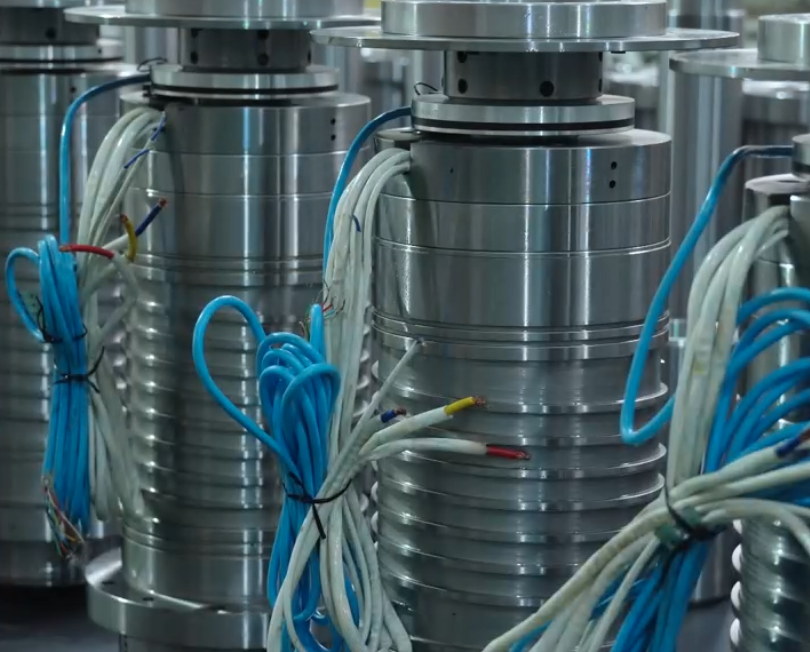

Moteur	Électro-broche de 11 kW
Moteur	15 kW électro-broche

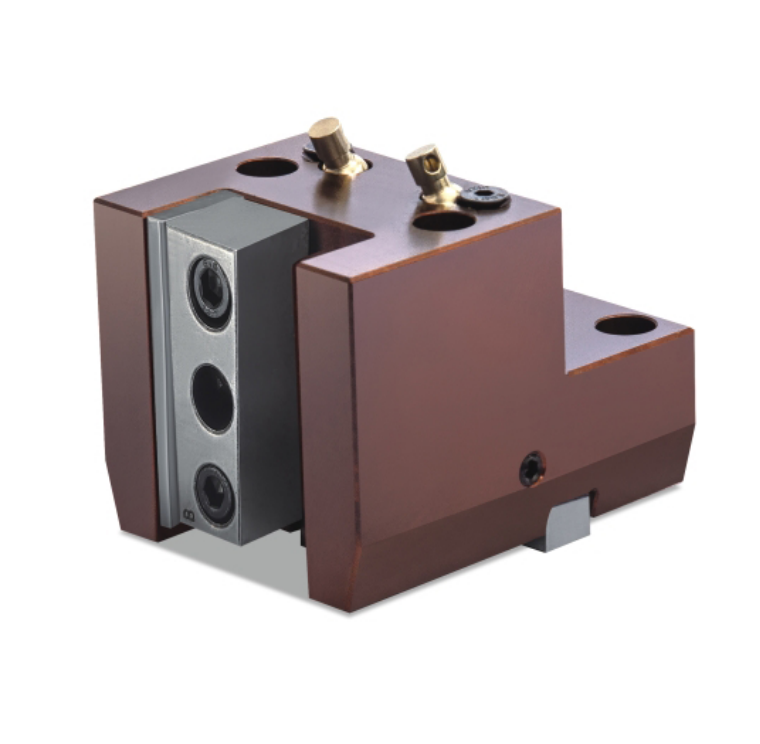

Porte-outil et tête d'alimentation	Support d'outil carré
	Porte-outil rond
	Porte-puissance BMT55 0 °
	Porte-puissance BMT55 90 °
	Porte-puissance BMT40 0 °
	Porte-puissance BMT40 90 °
Protection	Porte automatique
Protection	Toit automatique
Précision	Préréglage de l'outil Renishaw

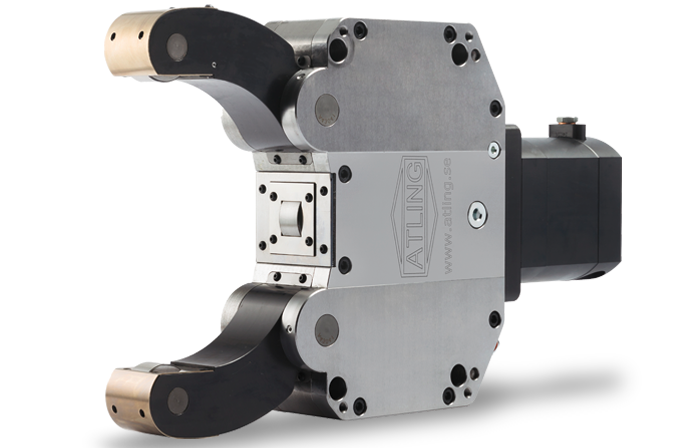

Soutien	Repos régulier local (20-150 mm)
Soutien	SMC stable repos (20-150 mm)
Automation	Ferme à chargement automatique
	Robot
	Bar Sheeder 3-20 mm Type de chaîne ST-20
	Bar Feeder 5-26 mm SV-26 automatique
	Barre d'alimentation SQ-20 Film d'huile 3-20 mm
	Barre de barre SW-29 Film d'huile 5-29 mm
	Bar Film SG-36 Film d'huile 5-36 mm
	Bar Film SD-51 Film d'huile de 5-50 mm
	Bar Feeder Sh55 8-55 mm
	Barre de barre SE65 8-65 mm
	Bar Feeder SE80 12-80 mm
	Pompe de refroidissement de 500W
	Capteur de pièce

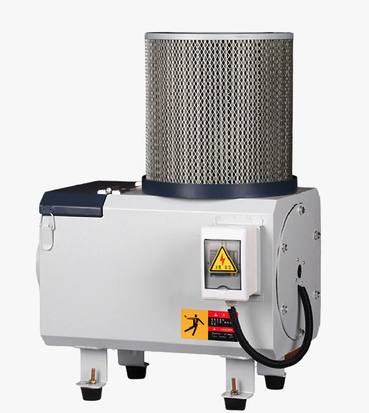

Nettoyeur	Écumoire à l'huile
