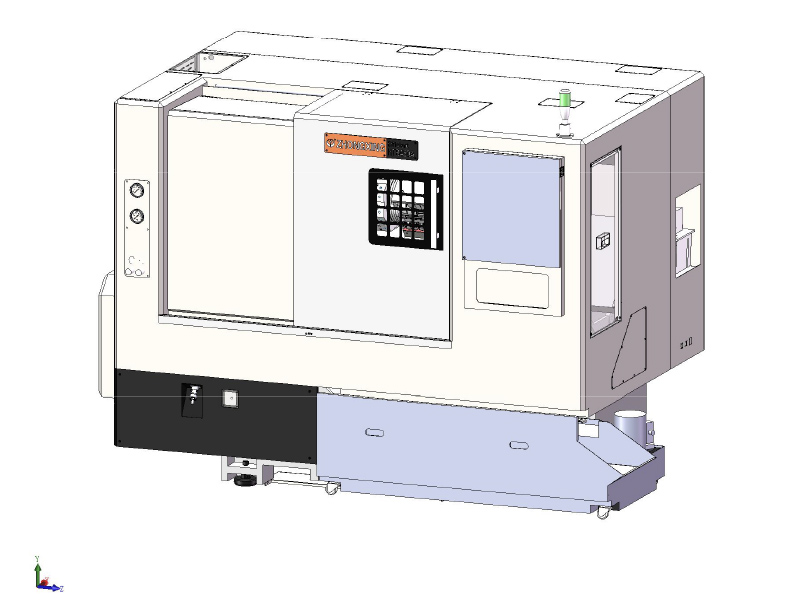

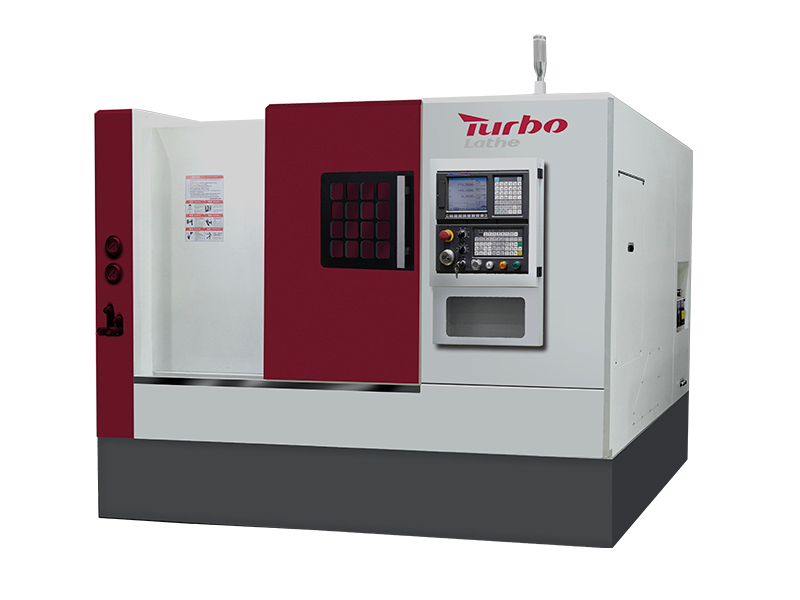

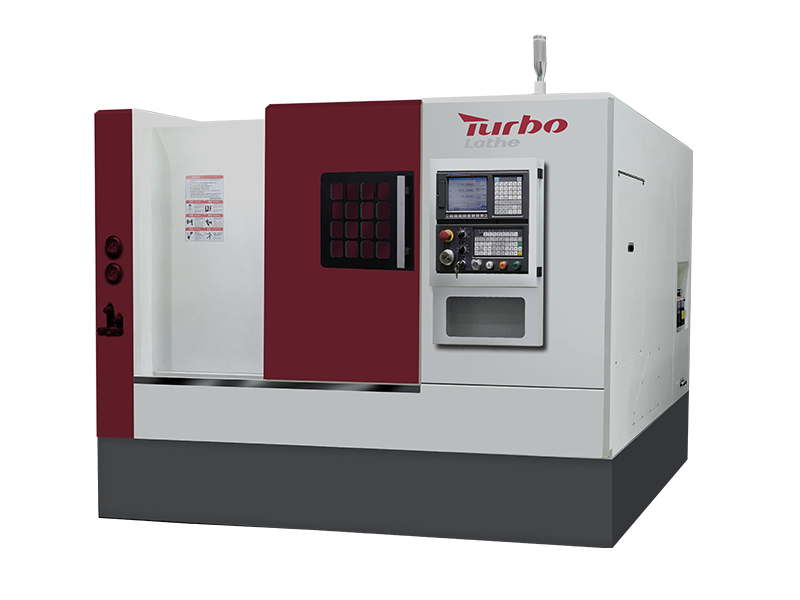

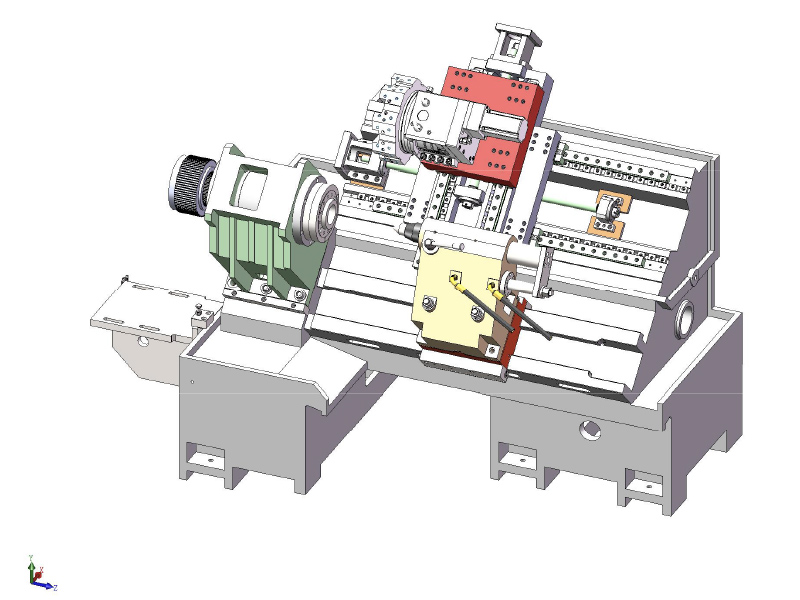

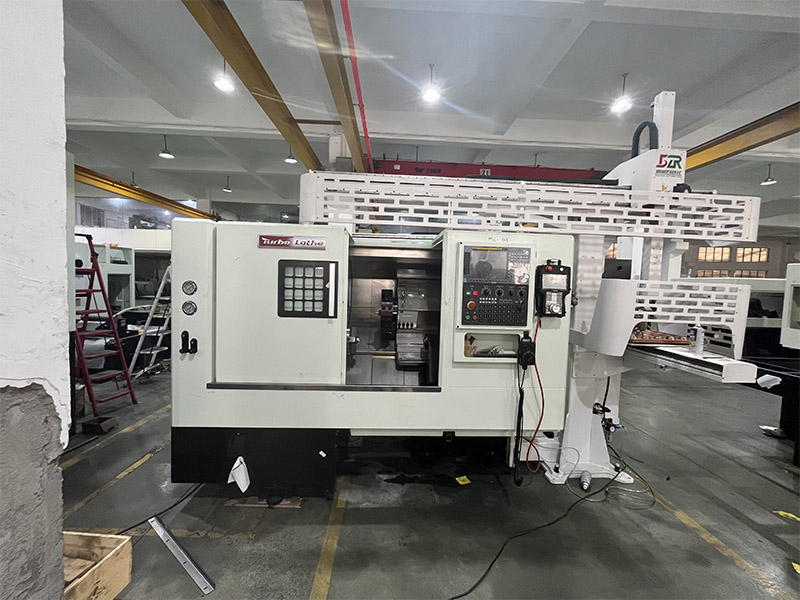

HTB450A Lit incliné CNC Lathe
1. Le tour adopte 45 ° Structure de lit d'inclinaison entière, adopte la machine, l'électricité, la trinité de l'huile, selon l'ergonomie de l'humanisation pour la conception de la disposition, la protection complète, la structure compacte, la zone de sauvegarde, facile à utiliser, maintenance facile, rigidité forte, haute précision, bonne stabilité.
2. Rimidité élevée et conception de broche à haute précision peuvent facilement réaliser une coupe forte.
3. Indexation précise de la tourelle de rigidité élevée assure la précision d'usinage.
4. Les composants d'entraînement de haute qualité obtiennent les meilleures caractéristiques dynamiques.
Marque du système de contrôle CNC
GSK988TA est standard
Facultatif:
HNC-808D-10G
Syntec 22ta
FanUc 0i-tf Plus
Siemens 828d
Mitsubishi
Application
● Pièces de précision
● Pièces mécaniques
● Pièces matérielles
● Outils à main
● Pièces médicales
● Pièces d'horloge et de montre
● Pièces optiques
● Pièces automobiles
● Pièces de salle de bain
● Accessoire de vélo
Mangeur de pièces automatiques
Adoptant un entraînement du système hydraulique, la force d'alimentation est grande, adaptée à un diamètre plus grand et à l'alimentation plus lourde des matériaux de barre. Il présente les avantages d'une bonne stabilité et d'une forte fiabilité.
● Améliorer l'efficacité de la production
● Réduire le coût de production
● Améliorer la sécurité de la production
Barboutier
Utilise l'air comprimé comme source d'alimentation pour atteindre la fonction d'épissage.
● réalise l'usinage continu
● Manipulation et stockage de la pièce pratique
Ferme à chargement automatique
Mode de capture: captipage, manipulation, levage, tournant
Convient pour: raccords matériels, pièces en plastique, pièces électroniques 3C, pièces automobiles, pièces électroniques et électriques, meubles et pièces de l'appareil domestiques.
Robot
Haute précision et taux de battement élevé: avec une répétabilité de ± 0,02 mm et un taux de battement maximal de 4 m / s, le robot peut transporter efficacement les pièces, augmentant la productivité de 20% à 40% dans le chargement et le déchargement des machines-outils.
Chargement et déchargement du robot: une ligne de production, un seul investissement peut répondre aux besoins de la production multi-valeurs.
Faible investissement et rendement rapide: un robot peut réaliser le chargement et le déchargement d'une seule ou multi-station.
Tourelle
L'indexation du disque de coupure de puissance adopte le disque de coupe.
Peut couper les directions vers l'avant et inverser.
Changement d'outils à travers à deux voies, vitesse rapide et grande efficacité.
Précision de positionnement élevée et précision de positionnement répétée élevée.
Rimidité élevée et bonne stabilité
8 t servo tourelle

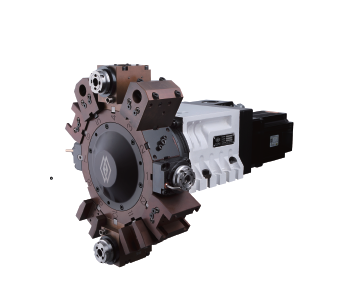

Tourrelle de puissance 12T
Tourrelle de puissance 12T avec axe Y
Serrage
Collet
Mandrin
Taille: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Type: solide / creux
Mâchoire: 2/3 / 4jaws
Indexation Chuck
| Configuration facultative | ||
| Système CNC | Système syntec 7ta |  |
| Système syntec 21ta | ||
| Système syntec 22 To | ||
| Système FanUC 0I-TF Plus | ||
| System Siemens 828d | ||
| Système FANUC 0I-TF Plus avec axe C | ||
| System Siemens 828d avec axe C | ||
| Tourelle | Tourelle à 12 positions |  |
| Tourelle de puissance à 12 positions | ||
| Mandrin | 10 '' Chuck solide |  |
| 10 '' Chuck creux | ||
| 12 '' Chuck solide | ||
| 12 '' CRIET CHUCK | ||
| 8 '' Indexation Chuck | ||
| 10 '' Indexation Chuck | ||
| 12 '' Indexation Chuck | ||

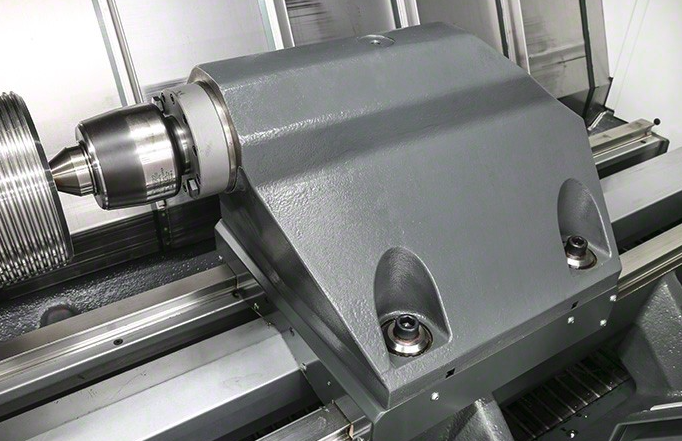

| Étouffage | Taillon programmable |  |
| Moteur | Électro-broche de 11 kW |  |
| 15 kW électro-broche | ||
| Porte-outil et tête d'alimentation | Support d'outil carré |   |
| Porte-outil rond | ||
| Porte-puissance BMT55 0 ° | ||

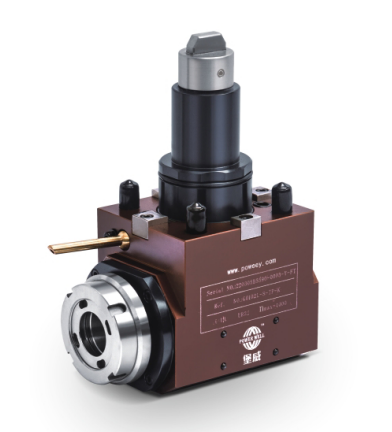

| Porte-puissance BMT55 90 ° | ||
| Porte-puissance BMT40 0 ° | ||
| Porte-puissance BMT40 90 ° | ||
| Protection | Porte automatique |  |
| Toit automatique | ||
| Précision | Préréglage de l'outil Renishaw |  |
| Élimination du liquide de refroidissement et des puces | Convoyeur à puce |  |
| Pompe de refroidissement de 500W | ||

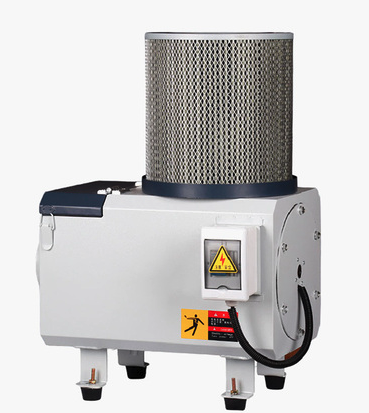

| Nettoyeur | Écumoire à l'huile | |
| Automation | Ferme à chargement automatique |
|
| Robot | ||
| Capteur de pièce | ||
| Bar Sheeder 3-20 mm Type de chaîne ST-20 | ||
| Bar Feeder 5-26 mm SV-26 automatique | ||
| Barre d'alimentation SQ-20 Film d'huile 3-20 mm | ||
| Barre de barre SW-29 Film d'huile 5-29 mm | ||
| Bar Film SG-36 Film d'huile 5-36 mm | ||
