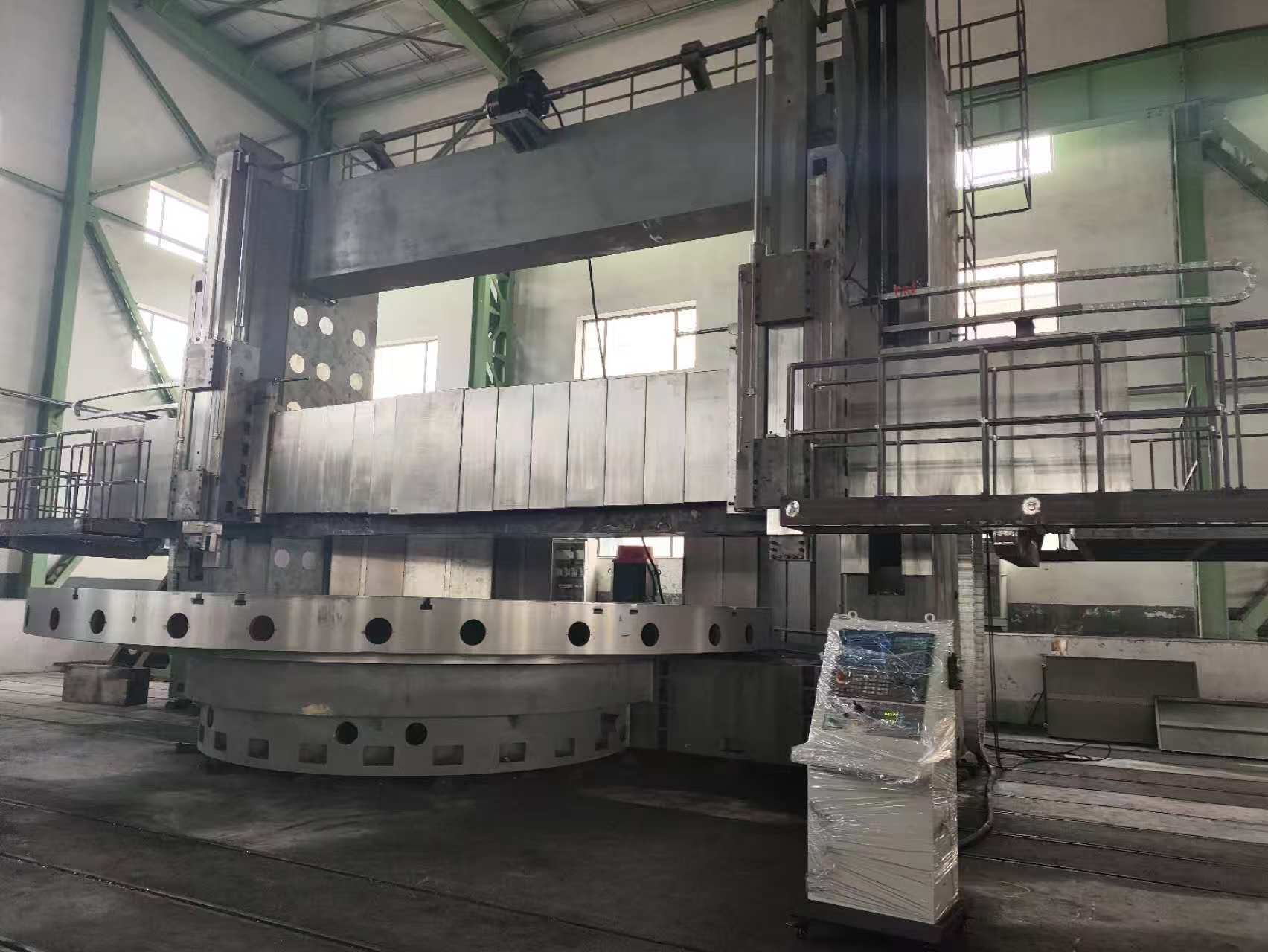

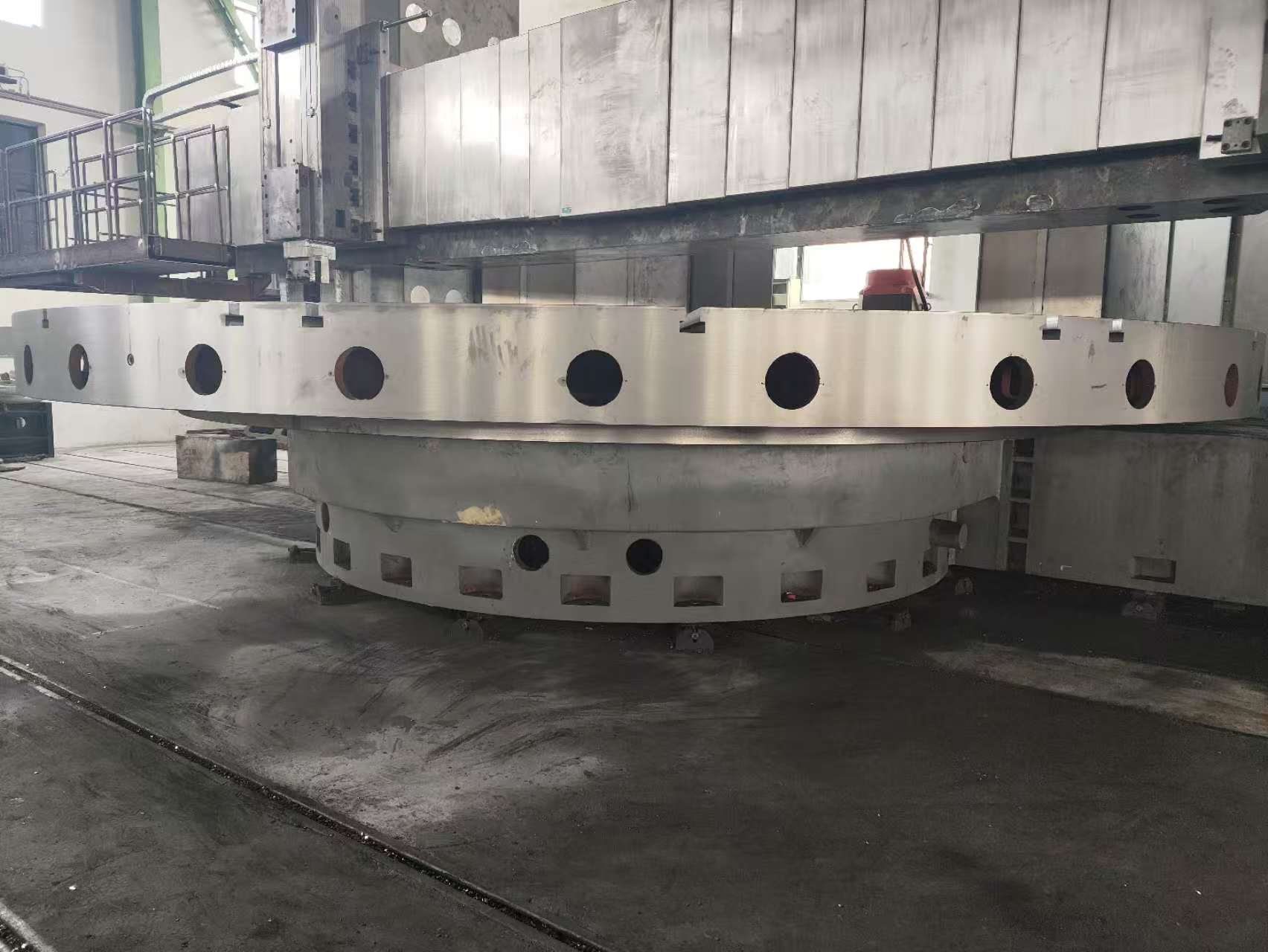

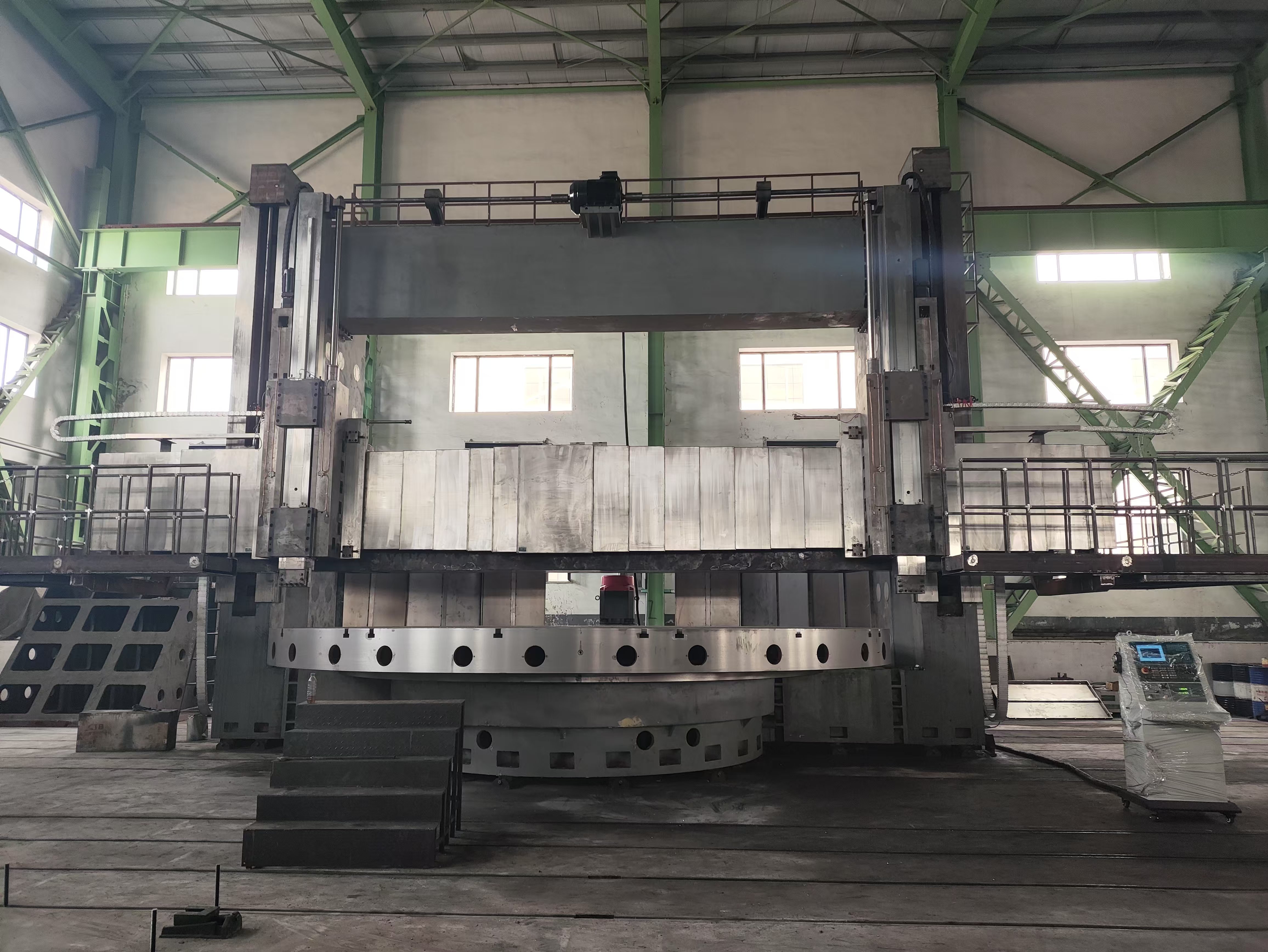

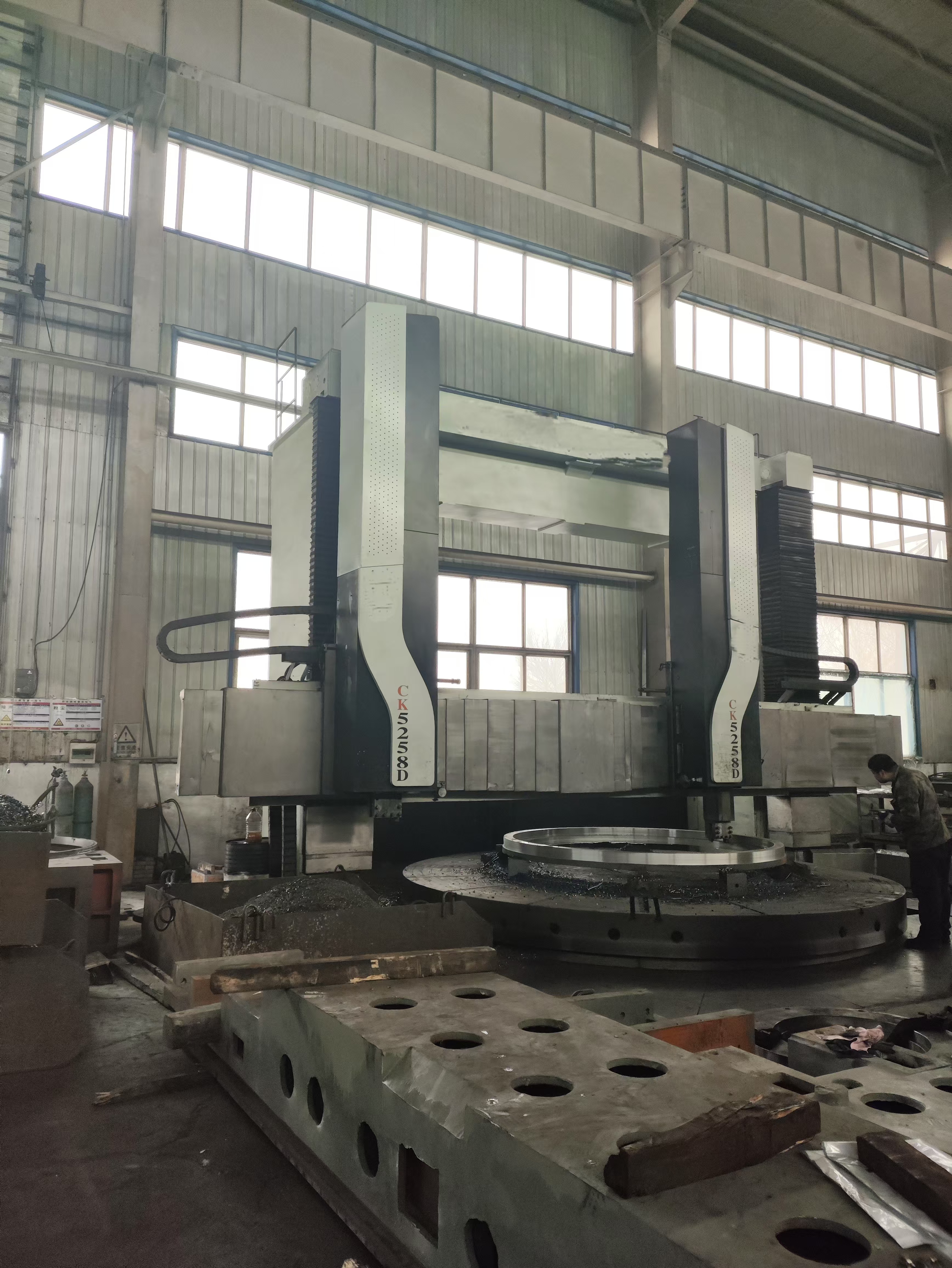

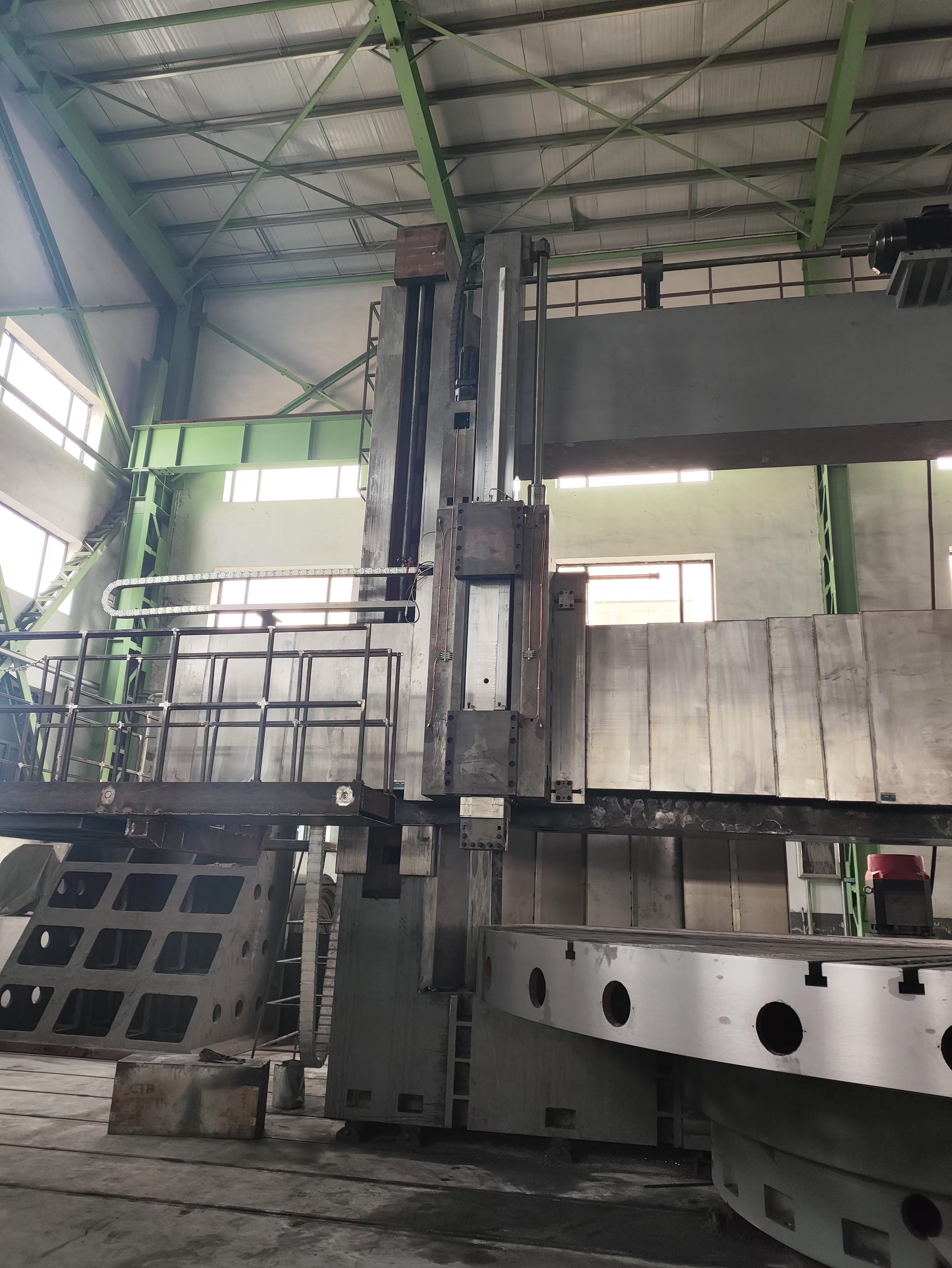

CK5280 / CK52100 Lathe CNC vertical

CK5280 / CK52100 Lathe CNC vertical

État de disponibilité:



enquête

Données techniques

STANDARD

Spécification principale
ARTICLE	CK5280	CK52100
Diamètre de tournage maximum MM	8000	10000
Diamètre de la table mm	7100	7100/8000
Hauteur maximale de la pièce MM	3000/3150/3500/4000	3000/3150/3500/4000/4500
Pièce de travail maximale Weightkg	80000/100000/125000	80000/100000/125000/150000
AVC horizontal du support d'outil de droite MM	-50 ~ 4400	-50 ~ 5400
Voyage vertical du support d'outil droit mm	1600/1800/2000/2200	1600/1800/2000/2200/2500
Voyage horizontal du support d'outil gauche MM	-50 ~ 4400	-50 ~ 5400
Voyage vertical du support d'outil gauche MM	1600/1800/2000/2200	1600/1800/2000/2200/2500
Tablette de vitesse R / min	0,2 ~ 20r / min
Nombre d'étape de vitesse de table	Stepless à deux vitesses
Gamme d'alimentation du support d'outil MM / min	gauche 0,1 ～ 500 （plc） à droite 0,1 ～ 1000
Porte-outil Rapid Traverse Speed MM / Min	gauche 2000 à droite 2000
Couple maximum	400	600
Force de virage maximale du support d'outil droit kN	80
Force de virage maximale du support d'outil gauche kN	60
TROUP DE CROSSHEMEAM MM	2650/2800/3150/3650	2250/2400/2750/3250/3750
Speeding Speed Mm / min de faisceau	310	310
Crossheam Le levage du moteur Power KW	45	55
Système de contrôle	Siemens / Fanuc / GSK
Formulaire de puissance du moteur principal KW	132KW （AC Servo）
Barre d'outils Taille de la section transversale mm (h x w)	60x60 / 70x70	60x60 / 70x70
Type de support d'outil	Bélier carré
Type de guide de table	Guide hydrostatique
Taille de la section transversale de RAM MM	Ram carré 320x320
Dimension de la machine (LXW) mm	17500x12000	19600x12000
Précision de positionnement de x et z	0,025 / 1000 mm
Précision de positionnement reproductible de X et Z	0,010 / 1000 mm
X, z déviation inversée	0,013 / 1000 mm
Précision d'usinage	It7
Poids (t)	210 ~ 350	330 ~ 420
