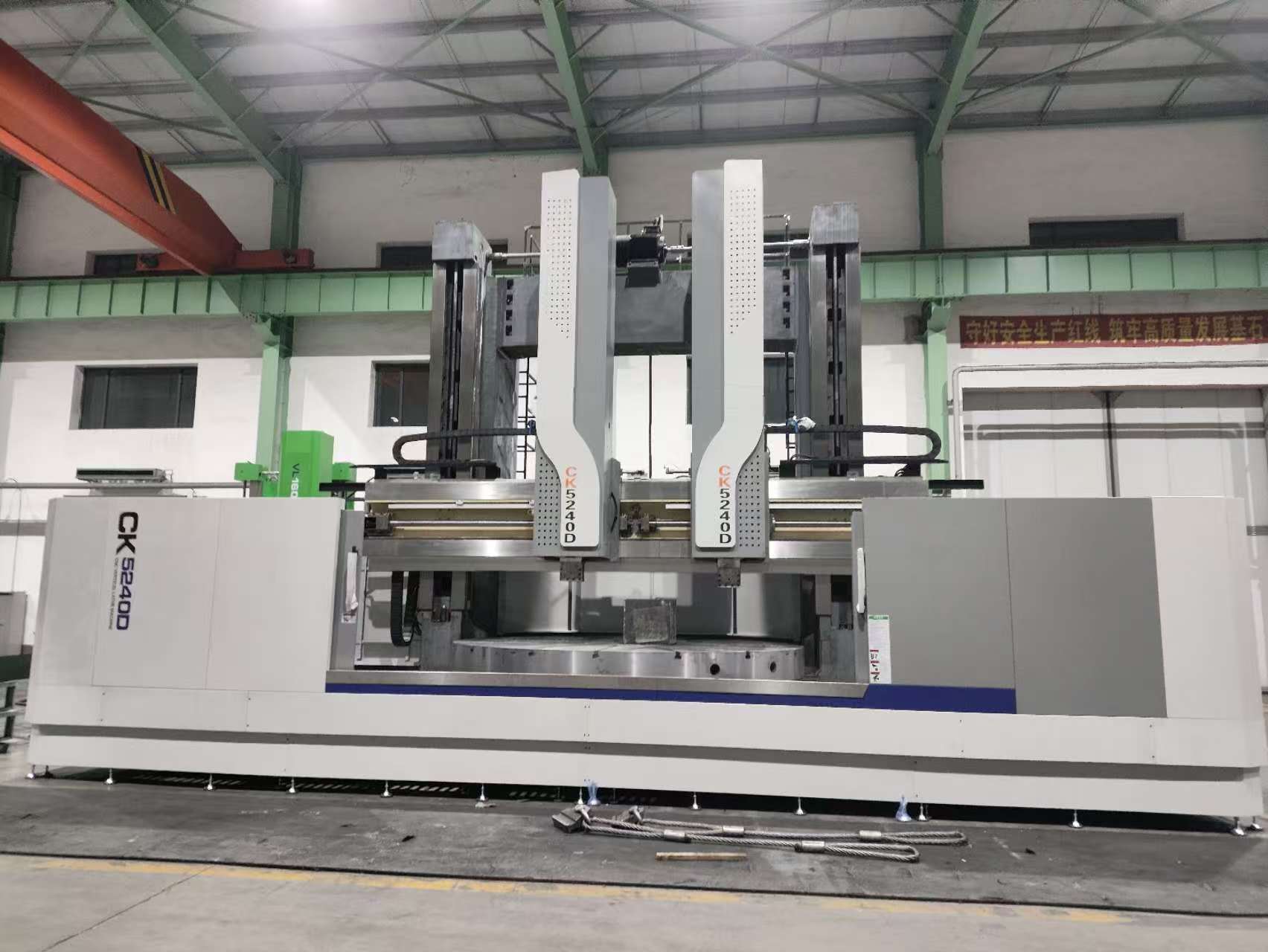

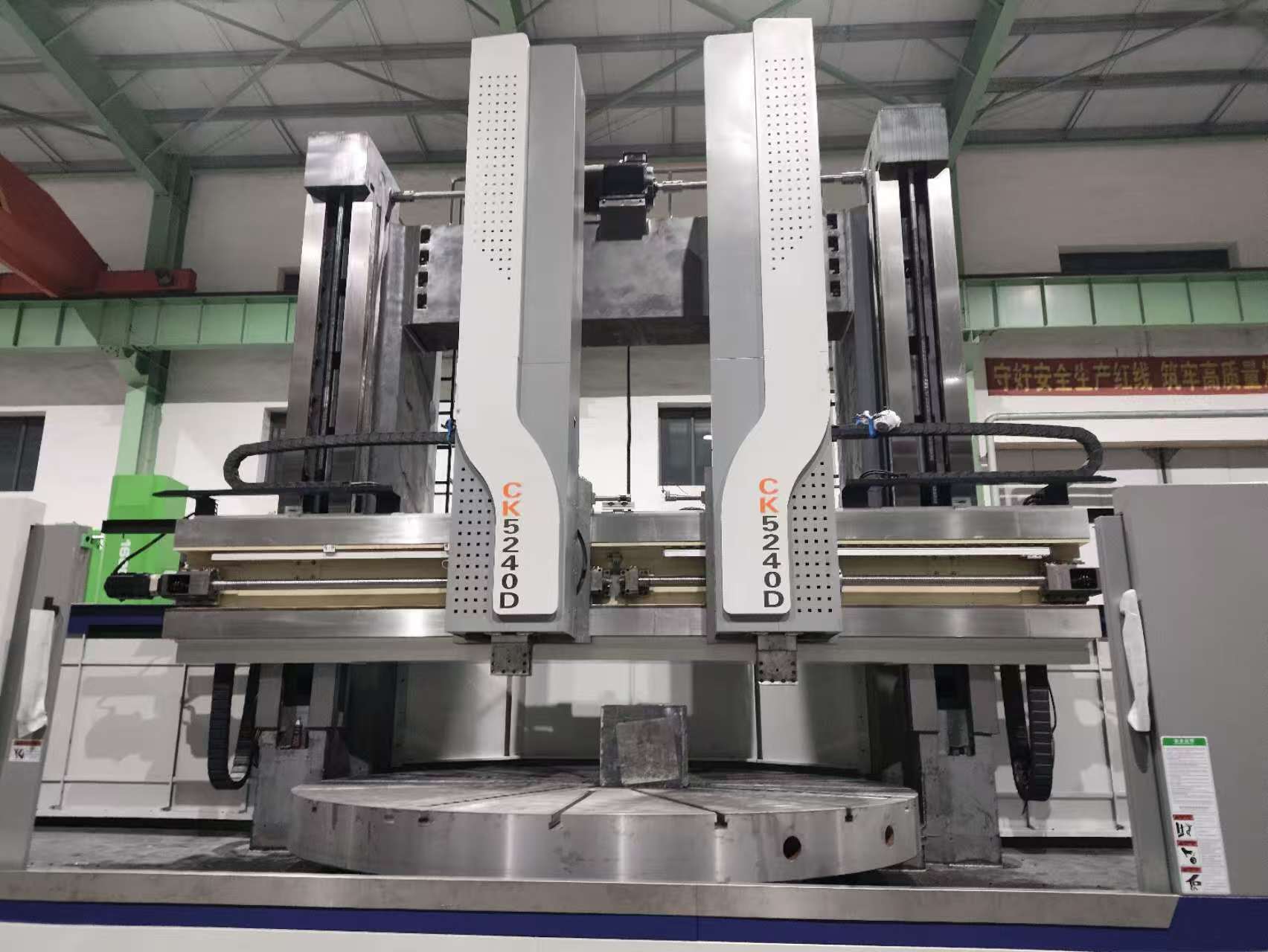

CK5225 / CK5231 / CK5240 Vertical CNC Lathe
CK5225 / CK5231 / CK5240 Vertical CNC Lathe
| État de disponibilité: | |
|---|---|
Données techniques
STANDARD
| Spécification principale | |||
| ARTICLE | CK5225 | CK5231 | CK5240 |
| Diamètre de tournage maximum MM | 2500 | 3150 | 4000 |
| Diamètre de la table mm | 2250 | 2250/2830 | 2830/3000/3200/3400/3500/3600 |
| Hauteur maximale de la pièce MM | 1600/2000/2200/2500 | 1600/2000/2200/2500/2800/3000/3150 | |
| Pièce de travail maximale Weightkg | 10000/16000/20000 | 10000/16000/20000/32000/40000 | |
| AVC horizontal du support d'outil de droite MM | -50 ～ 1500 | -50 ～ 1800 | -50 ～ 1800 |
| Voyage vertical du support d'outil droit mm | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Voyage horizontal du support d'outil gauche MM | -50 ～ 1500 | -50 ～ 1500 | -50 ～ 2300 |
| Voyage vertical du support d'outil gauche MM | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Tablette de vitesse R / min | 2-63r / min | 2-63r / min / 0,5-40r / min | |
| Nombre d'étape de vitesse de table | Stepless sans étape / deux vitesses / étape sans vitesses sans vitesses | ||
| Gamme d'alimentation du support d'outil MM / min | Gauche 0,1-500 (plc) à droite 0,1-1000 | ||
| Porte-outil Rapid Traverse Speed MM / Min | Gauche 2000 à droite 2000 | ||
| Couple maximum | 63 | ||
| Force de virage maximale du support d'outil droit kN | 35 | ||
| Force de virage maximale du support d'outil gauche kN | 28 | ||
| TROUP DE CROSSHEMEAM MM | 1250/1650/1850/2150 | 1250/1650/1850/2150/2450/2800 | |
| Speeding Speed Mm / min de faisceau | 350 | ||
| Crossheam Le levage du moteur Power KW | 11 | 11/15 | |
| Système de contrôle | Siemens / Fanuc / GSK | ||
| Formulaire de puissance du moteur principal KW | 55 kW (AC normal) / 55KW (option de servo AC) | ||
| Barre d'outils Taille de la section transversale mm (h x w) | 50x40 / 40x40 | ||
| Angle de support d'outil se déplaçant | Gauche (plc) ： ± 30 | ||
| Type de support d'outil | RAM carré, RAM de type T, table d'outils motorisés droite (quatre, cinq, six positions), table d'outils pentagonale manuelle | ||
| Type de guide de table | Guide de pression dynamique / Guide de pression hydrostatique | ||
| Taille de la section transversale de RAM MM | Square RAM 240x240, Table Tableau Tableau motorisé T-S-SLIDE 255, Tableau d'outil motorisé droit 440 x 200, Tableau d'outil pentagonal manuel 380 x 195 | ||
| Dimension de la machine (LXW) mm | 5800x5500 | 6500x6000 | 7500x6300 |
| Précision de positionnement de x et z | 0,025 / 1000 mm | ||
| Précision de positionnement reproductible de X et Z | 0,010 / 1000 mm | ||
| X, z déviation inversée | 0,013 / 1000 mm | ||
| Précision d'usinage | It7 | ||
| Poids (t) | 35 ～ 42 | 39 ～ 45 | 43 ～ 63 |
| Configuration standard | ||
| Non. | Article | Marque |
| 1 et 1 | Système de contrôle CNC | FanUc 0i-tf Plus （5） |
| 2 | Servomoteur pour axe x / z | FANUC |
| 3 et 3 | Broche principale | Marque locale réputée de Dandong Huanghai |
| 4 | Tout le matériel | 40 CR Matériau |
| 5 | Roulements moteurs principaux | Marque KTL de Dalian |
| 6. | Autres roulements | Haerbing, Wafangdian, Luoyang |
| 7 | Vis de balle | Marque locale réputée de Njyigong |
| 8 | Composant hydraulique, solénoïde | Marque locale réputée de Shenzhen Junlan |
| 9. | Composants électriques | Marque locale réputée Tianshhui 213 / Schneider |
| 10 | Soutenir le roulement pour la vis de bille | NSK ou INA |
| 11 | Couverture de protection pour la croix | Marque de réputation locale |
| 12 | Réducteur / boîte de vitesses | Marque croissante |
| 13 | A / C pour l'armoire électrique | Shengyang Sanhe |
| 14 | Fonderie | HT250 |
