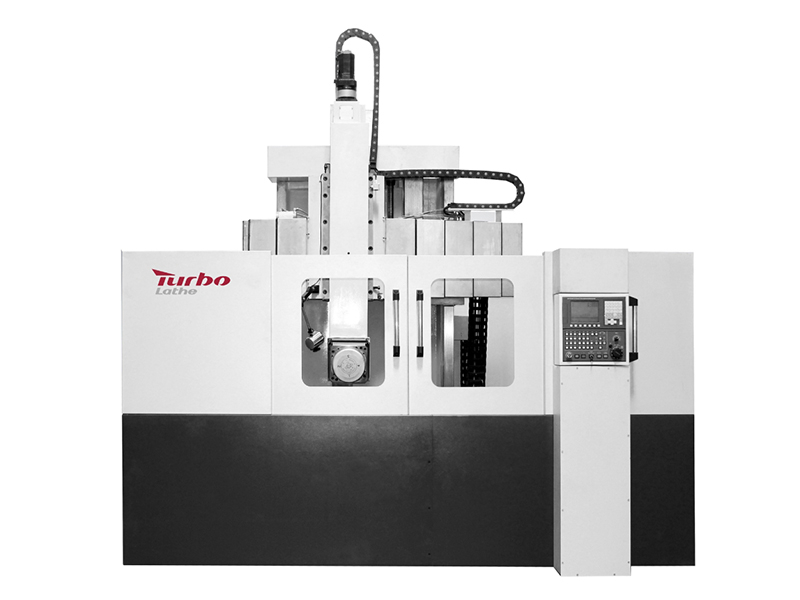

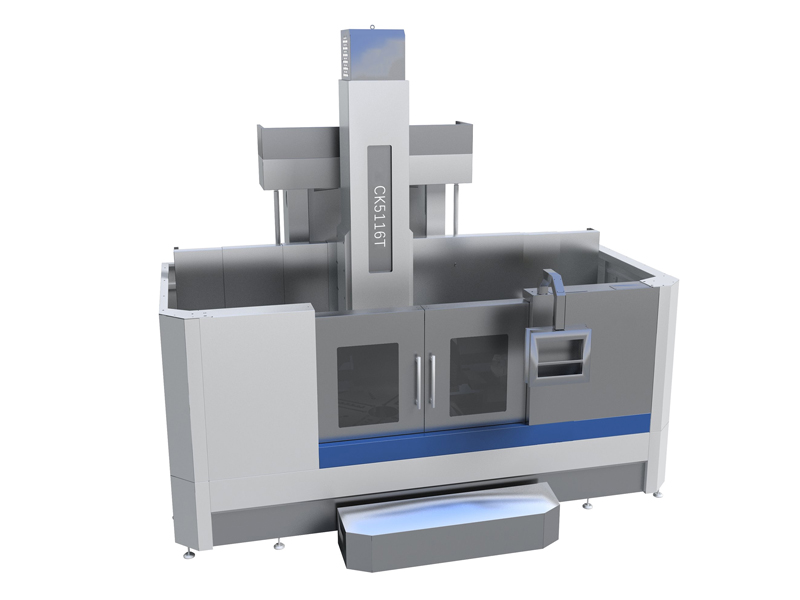

CK5112 / CK5116 / CK5120 Lathe CNC vertical
CK5112 / CK5116 / CK5120 Lathe CNC vertical
| État de disponibilité: | |
|---|---|
Données techniques
STANDARD
| Spécification principale | ||||
| ARTICLE | UNIT | CK5112 | CK5116 | CK5120 |
| Diamètre d'usinage maximum | MM | 1250 | 1600 | 2000 |
| Diamètre rotatif maximum | MM | 1270 | 1620 | 2020 |
| Diamètre de la table | MM | 1000 | 1400 | 1800 |
| Hauteur d'usinage maximum (distance entre la surface du dessus de la table et la surface inférieure du titulaire d'outils) | MM | 100 | 1000 | 1250 |
| Limite de hauteur d'usinage maximale facultative | MM | 1250 | 1600 | 1800 |
| Tablette de vitesse | r / mm | 6.3 ~ 200 | 5-160 | 3.2-100 |
| Nombre d'étapes de vitesse de table | Stepless à 4 vitesses | |||
| D'autres étapes de vitesse sont disponibles | Steples à 2 vitesses | |||
| Charge de table maximale | t | 3.2 | 5 | 8 |
| Capacité de chargement facultative | t | 5 | 8 | 10 |
| Plage d'alimentation du support d'outil vertical | mm / min | 0.1-1000 | ||
| Vitesse de traversée rapide du support d'outil vertical | mm / min | 2000 | ||
| Voyage horizontal du support d'outil vertical | MM | -800 | -1050 | -1200 |
| Voyage croisé (déplacement du crosrrail sur le lit) | MM | Hauteur de traitement maximale -350 | ||
| Puissance du moteur principal | Kw | 22 | 30 | 37 |
| Couple de table maximale | KNm | 10.5 | 17.9 | 35.3 |
| Vitesse de levage croisé | mm / min | 660 | 660 | 660 |
| Force de coupe maximale du support d'outil vertical | KN | 20 | 25 | |
| Empreinte de la machine (LXW) | MM | 2930x2150 | 3200x2600 | 3570x2985 |
| Avec dimension de couverture semi-fermée (LXW) | MM | 4000x3714 | 4700x3805 | 5200x4325 |
| Hauteur minimale | MM | 2900 | 3100 | 3500 |
| Poids de la machine | t | 8 | 12.6 | 17 |
| Classe de précision | It7 | It7 | It7 | |
| Précision de positionnement | MM | 0,03 / 1000 | ||
| Répétabilité | MM | 0,015 / 1000 | ||
| Déviation inversée | MM | 0,01 / 1000 | ||
| Configuration standard | ||
| Non. | Article | Marque |
| 1 et 1 | Système de contrôle CNC | FanUc 0i-tf Plus （5） |
| 2 | Servomoteur pour axe x / z | FANUC |
| 3 et 3 | Broche principale | Marque locale réputée de Dandong Huanghai |
| 4 | Tout le matériel | 40 CR Matériau |
| 5 | Roulements moteurs principaux | Marque KTL de Dalian |
| 6. | Autres roulements | Haerbing, Wafangdian, Luoyang |
| 7 | Vis de balle | Marque locale réputée de Njyigong |
| 8 | Composant hydraulique, solénoïde | Marque locale réputée de Shenzhen Junlan |
| 9. | Composants électriques | Marque locale réputée Tianshhui 213 / Schneider |
| 10 | Soutenir le roulement pour la vis de bille | NSK ou INA |
| 11 | Couverture de protection pour la croix | Marque de réputation locale |
| 12 | Réducteur / boîte de vitesses | Marque croissante |
| 13 | A / C pour l'armoire électrique | Shengyang Sanhe |
| 14 | Fonderie | HT250 |
| 15 | Onduleur de fréquence | Sinee / szkewo |
