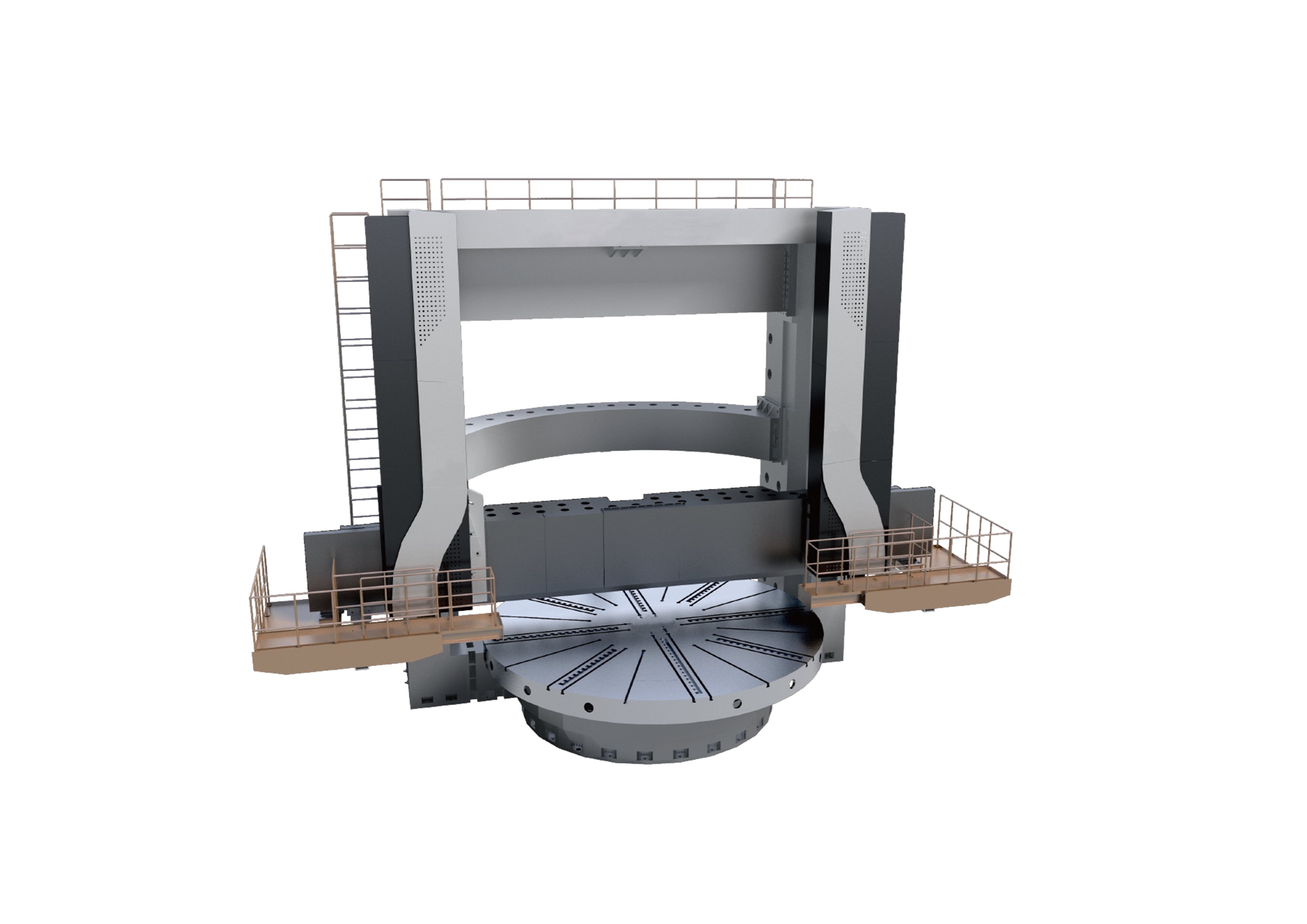

CK5250 / CK5263 Vertical CNC Lathe

CK5250 / CK5263 Vertical CNC Lathe

État de disponibilité:



enquête

Données techniques

STANDARD

Spécification principale
ARTICLE	CK5250	CK5263
Diamètre de tournage maximum MM	5000	6300
Diamètre de la table mm	4500/4700	5700
Hauteur maximale de la pièce MM	2000/2500/2800/3000/3150
Pièce de travail maximale Weightkg	40000/50000	50000/60000/80000
AVC horizontal du support d'outil de droite MM	-50 ~ 2750	-50 ~ 3550
Voyage vertical du support d'outil droit mm	1250/1400/1600/1800/2000
Voyage horizontal du support d'outil gauche MM	-50 ~ 2750	-50 ~ 3550
Voyage vertical du support d'outil gauche MM	1250/1400/1600/1800/2000
Tablette de vitesse R / min	0,5 ~ 40r / min	0,32 ~ 32r / min
Nombre d'étape de vitesse de table	Stepless à deux vitesses
Gamme d'alimentation du support d'outil MM / min	gauche 0,1 ～ 500 （plc） à droite 0,1 ～ 1000
Porte-outil Rapid Traverse Speed MM / Min	gauche 2000 à droite 2000
Couple maximum	100	200
Force de virage maximale du support d'outil droit kN	50	63
Force de virage maximale du support d'outil gauche kN	35	50
TROUP DE CROSSHEMEAM MM	1650/2150/2450/2650/2800
Speeding Speed Mm / min de faisceau	310
Crossheam Le levage du moteur Power KW	15	30
Système de contrôle	Siemens / Fanuc / GSK
Formulaire de puissance du moteur principal KW	75KW （AC Servo）	90KW （AC Servo）
Barre d'outils Taille de la section transversale mm (h x w)	50x50	50x50 / 60x60
Type de support d'outil	Bélier carré
Type de guide de table	Guide hydrostatique
Taille de la section transversale de RAM MM	Ram carré 240x240 Ram carré 280x280
Dimension de la machine (LXW) mm	8800x7400	11000x10000
Précision de positionnement de x et z	0,025 / 1000 mm
Précision de positionnement reproductible de X et Z	0,010 / 1000 mm
X, z déviation inversée	0,013 / 1000 mm
Précision d'usinage	It7
Poids (t)	67 ~ 80	115 ~ 195
