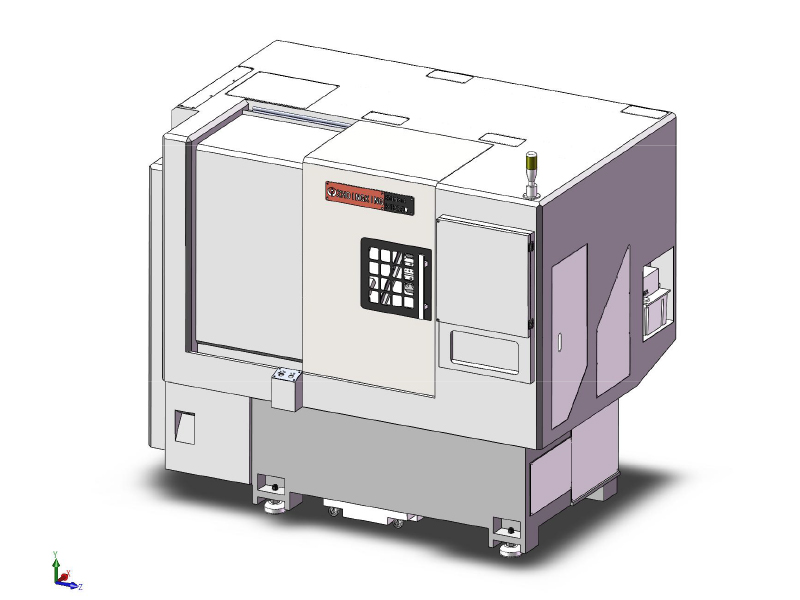

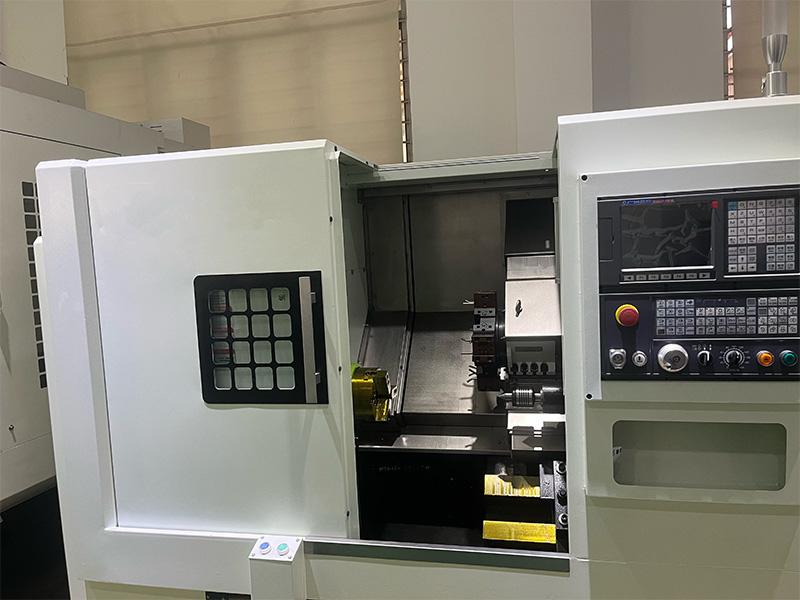

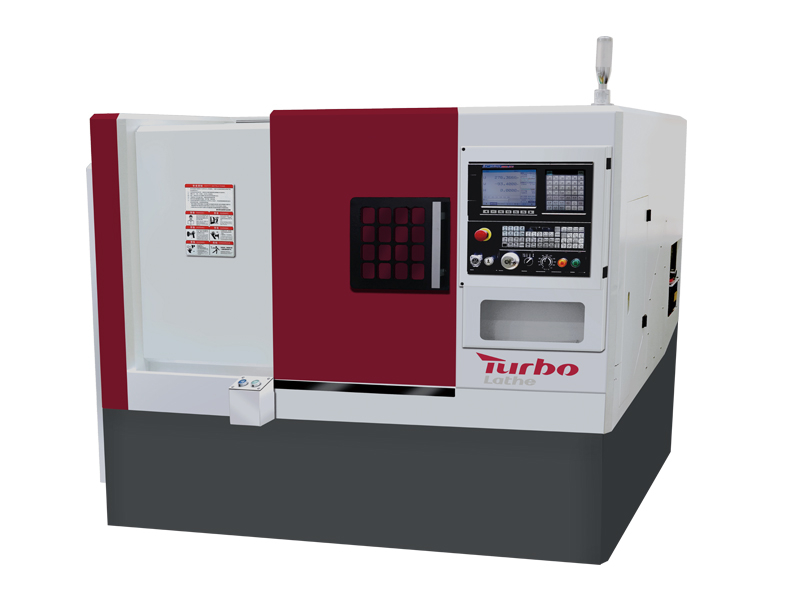

HTB350 CNC SLANT LED LATHE

HTB350 Most Compact Servo Hydaulic Turret CNC Slant Bed Lathe

Les avantages de cette machine sont une conception compacte et une petite empreinte. Il convient au traitement des pièces avec une longueur de moins de 300 mm et un diamètre de moins de 120 mm. Il est équipé d'une collection A2-5 en standard et d'un mandrin 6 '' en option. Le convoyeur à puce offre deux options: le retrait droit des puces et le retrait des puces arrière. Il est équipé d'un chariot d'élimination des puces, ce qui est pratique pour l'élimination des puces et économise un espace de sol. Le réservoir de liquide de refroidissement peut être retiré à l'avant de la machine-outil sans retirer le convoyeur de puce, ce qui le rend très pratique pour nettoyer. Inconvénients: il ne peut pas être équipé d'une tourelle de puissance et ne peut être utilisé que pour tourner mais non le moulage.

État de disponibilité:



enquête

POINTS FORTS

Données techniques

STANDARD

FACULTATIF

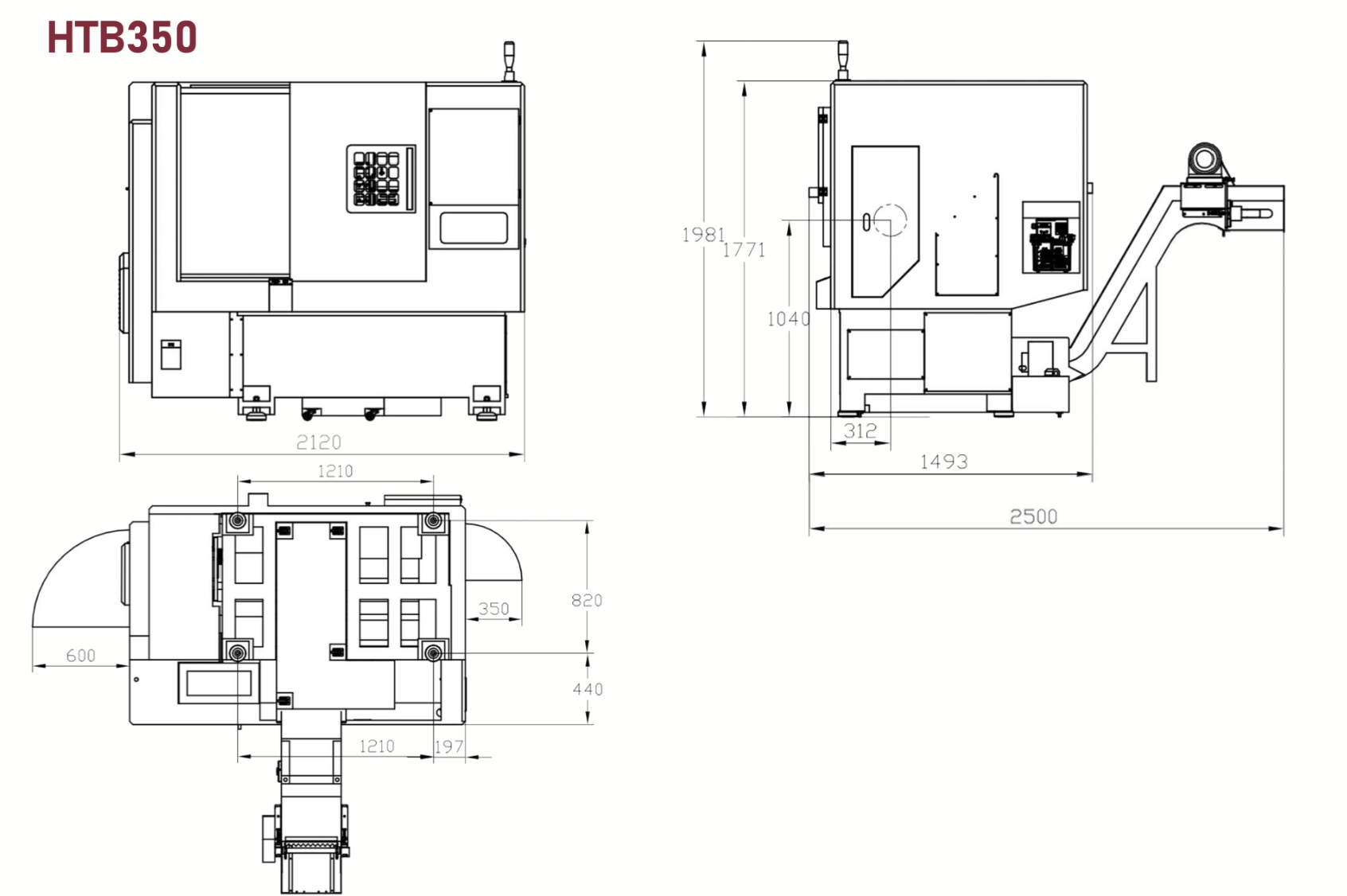

Disposition de la machine

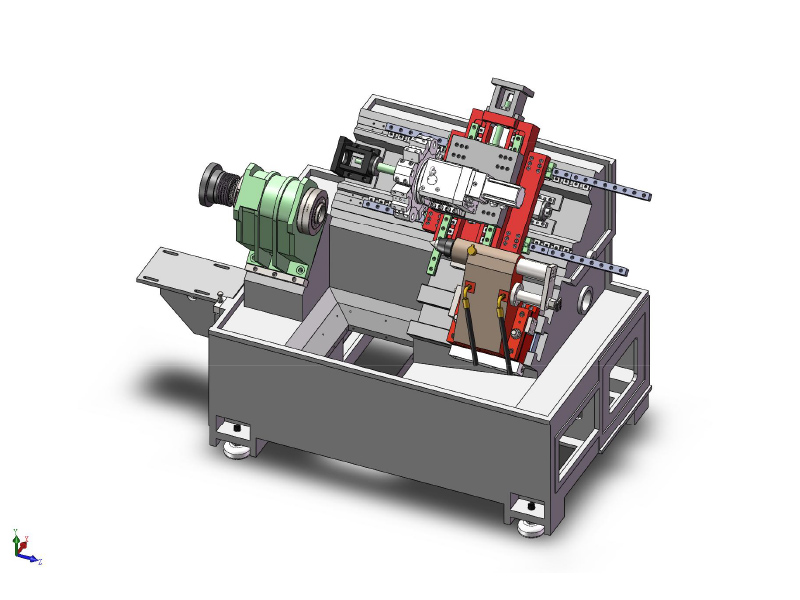

1. La broche est équipée d'un moteur d'alimentation à haut débit de 5,5 kW, piloté par courroie, pour obtenir un entraînement solide. Une broche électrique peut également être sélectionnée pour obtenir une meilleure fonction d'indexation.

2. L'axe des x adopte une diapositive en forme de boîte à haute rigidité, qui peut effectuer une coupe robuste sur les pièces de grand diamètre.

3. La taillon hydraulique MT4 est adoptée et le manchon de la poubelle est rétractable avec une longueur rétractable de 75 mm. Lorsque vous l'utilisez, il vous suffit de déplacer manuellement le tige vers la position approximative, puis de retirer le manchon pour atteindre le but de pointer la pièce. Bien sûr, si vous choisissez d'utiliser cette machine pour traiter les pièces de type disque, vous pouvez également choisir de ne pas avoir de taillon.

Marque du système de contrôle CNC

GSK988TA est standard

Facultatif:

HNC-808D-10G

Syntec 22ta

FanUc 0i-tf Plus

Siemens 828d

Mitsubishi

Application

● Pièces de précision

● Pièces mécaniques

● Pièces matérielles

● Outils à main

● Pièces médicales

● Pièces d'horloge et de montre

● Pièces optiques

● Pièces automobiles

● Pièces de salle de bain

● Accessoire de vélo

Mangeur de pièces automatiques

Adoptant un entraînement du système hydraulique, la force d'alimentation est grande, adaptée à un diamètre plus grand et à l'alimentation plus lourde des matériaux de barre. Il présente les avantages d'une bonne stabilité et d'une forte fiabilité.

● Améliorer l'efficacité de la production

● Réduire le coût de production

● Améliorer la sécurité de la production

Barboutier

Utilise l'air comprimé comme source d'alimentation pour atteindre la fonction d'épissage.

● réalise l'usinage continu

● Manipulation et stockage de la pièce pratique

Ferme à chargement automatique

Mode de capture: captipage, manipulation, levage, tournant

Convient pour: raccords matériels, pièces en plastique, pièces électroniques 3C, pièces automobiles, pièces électroniques et électriques, meubles et pièces de l'appareil domestiques.

Robot

Haute précision et taux de battement élevé: avec une répétabilité de ± 0,02 mm et un taux de battement maximal de 4 m / s, le robot peut transporter efficacement les pièces, augmentant la productivité de 20% à 40% dans le chargement et le déchargement des machines-outils.

Chargement et déchargement du robot: une ligne de production, un seul investissement peut répondre aux besoins de la production multi-valeurs.

Faible investissement et rendement rapide: un robot peut réaliser le chargement et le déchargement d'une seule ou multi-station.

Tourelle

L'indexation du disque de coupure de puissance adopte le disque de coupe.

Peut couper les directions vers l'avant et inverser.

Changement d'outils à travers à deux voies, vitesse rapide et grande efficacité.

Précision de positionnement élevée et précision de positionnement répétée élevée.

Rimidité élevée et bonne stabilité

8 t servo tourelle

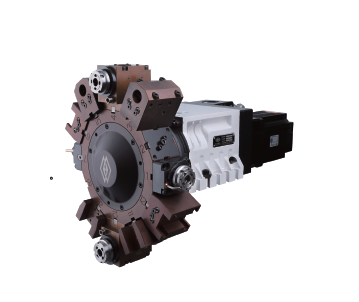

Tourrelle de puissance 12T

Tourrelle de puissance 12T avec axe Y

Lubrification automatique

Le lubrifiant automatique fournit automatiquement un lubrifiant au guide et à la vis de l'axe X et Z pour assurer le fonctionnement en douceur à tout moment.

En cas de pénurie d'huile, une alarme est émise et la machine s'arrête automatiquement.

Serrage

Collet

Mandrin

Taille: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Type: solide / creux

Mâchoire: 2/3 / 4jaws

Indexation Chuck

ARTICLE	PARAMÈTRE	UUNIT	HTB350
Usinage	Diamètre de swing max sur le lit	MM	Φ400
	Diamètre de swing max sur la diapositive	MM	Φ290
	Capacité de barre	MM	Φ40
	Fuseau	MM	Φ48
	Vitesse de broche maximale	RPM	4500
	Puissance du moteur principal	Kw	5.5
Alimentation	Voyage de l'axe x / z	MM	160/300
Alimentation	Axe x / z Vitesse du rapind	m / min	20/20
Précision	Rounomage radial du cylindrique externe	MM	≤0,005
	Positionnement	MM	≤0,005
	Positionnement	MM	≤0 005
	Répétabilité	MM	≤0,005
	Répétabilité	MM	≤0,005
	Tourner la rondeur des pièces	MM	0.005
	Cohérence de la mise en œuvre de la pièce dans la section longitudinale	MM	0,005 / 75
Autres	Disposition de la machine		Lit d'intergal
	Poids de la machine	Kg	2500 kg
	Dimension de la machine (LXWXH)	MM	2130x1430x1760

Configuration standard:

Système GSK / HNC,

8 Station servo tourelle,

Broche A2-5 (broche max A2-6),

6 '' Chuck creux,

Hiwin BallScrew,

Hiwin Linear Guideway,

Taignier hydraulique MT4 #,

Couverture de protection,

Liquide de refroidissement et recyclage,

370W Pumpe de refroidissement de la pompe,

5,5 kW puissance du moteur principal.

Configuration facultative
Système CNC	Système syntec 7ta
	Système syntec 21ta
	Système syntec 22 To
	Système FanUC 0I-TF Plus
	System Siemens 828d
	Système FANUC 0I-TF Plus avec axe C
	System Siemens 828d avec axe C
Tourelle	Tourelle à 12 positions

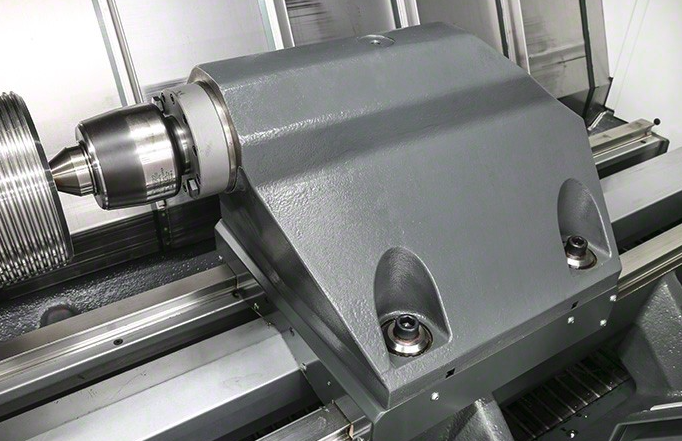

Étouffage	Taillon programmable

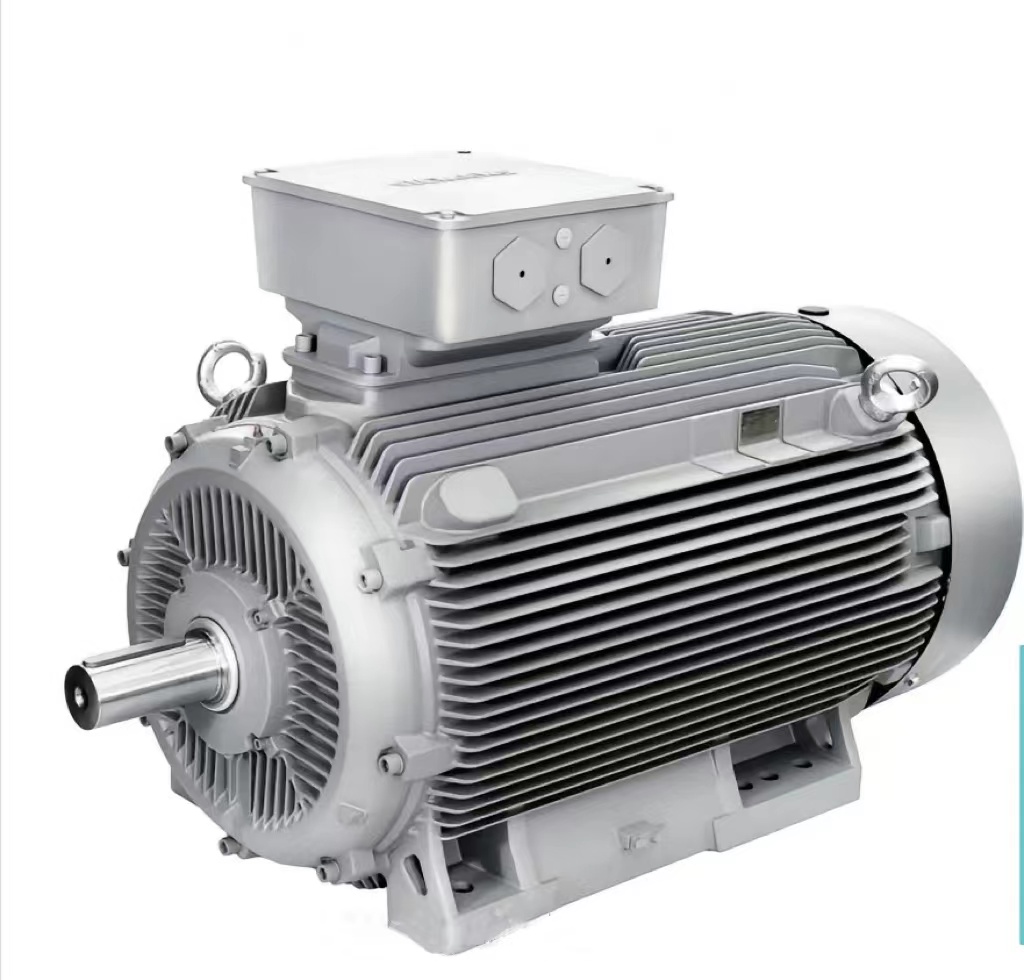

Moteur	Moteur principal de 7,5 kW
Moteur	7,5 kW d'électro-broche
Porte-outil et tête d'alimentation	Support d'outil carré
	Porte-outil rond
	Porte-puissance BMT40 0 °

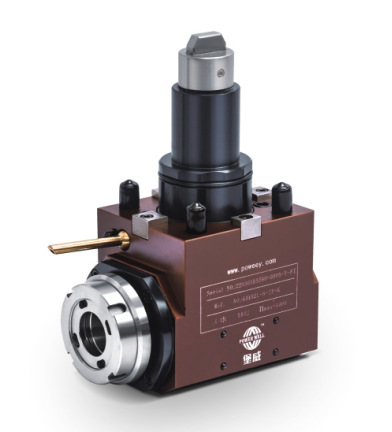

	Porte-puissance BMT40 90 °
Protection	Porte automatique
Protection	Toit automatique
Précision	Préréglage de l'outil Renishaw
Élimination du liquide de refroidissement et des puces	Convoyeur à puce
Élimination du liquide de refroidissement et des puces	Pompe de refroidissement de 500W
Nettoyeur	Écumoire à l'huile
Automation	Ferme à chargement automatique
	Robot
	Capteur de pièce
	Bar Sheeder 3-20 mm Type de chaîne ST-20
	Bar Feeder 5-26 mm SV-26 automatique
	Barre d'alimentation SQ-20 Film d'huile 3-20 mm
	Barre de barre SW-29 Film d'huile 5-29 mm
	Bar Film SG-36 Film d'huile 5-36 mm
