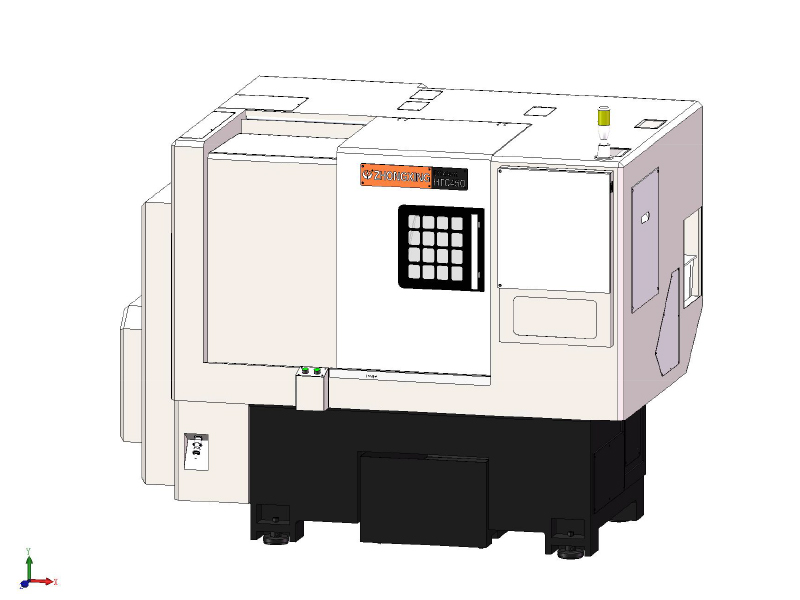

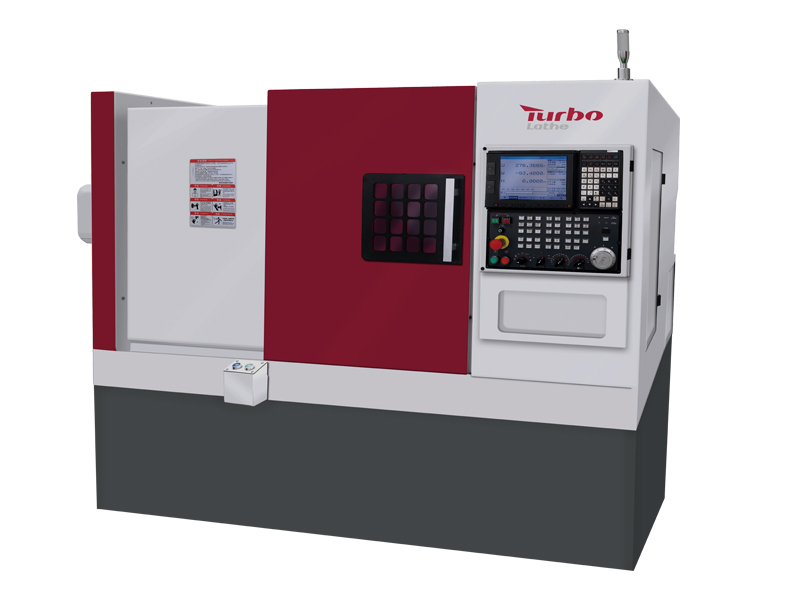

HTC450 Lit slin CNC Lathe

HTC450 Linear Guideway Guideway à lit incliné à haut débit CNC Lathe Machine Tool, A2-5 Spindle, 4000rpm

HTC450 est composé d'une base de coulée de haute qualité, d'un traitement thermique recuit et d'un traitement vieillissant, de précision stable. Le diamètre rotatif maximal du lit est de 450 mm, le diamètre d'usinage maximal est de 120 mm, il peut être équipé d'une machine à chargeur de barre, la broche adopte A2-5, le diamètre maximum de la barre qui peut passer par la broche est de 40 mm, le maximum La vitesse de la broche est de 4000 tr / min, l'accélération de l'axe x / z est supérieure à 25 m / min, l'efficacité d'usinage est très élevée, elle peut être équipée d'une variété de chucks et de collets, différents systèmes CNC, tels que GSK, HNC, Stytec , Fanuc, Siemens ...

État de disponibilité:



enquête

POINTS FORTS

Données techniques

STANDARD

FACULTATIF

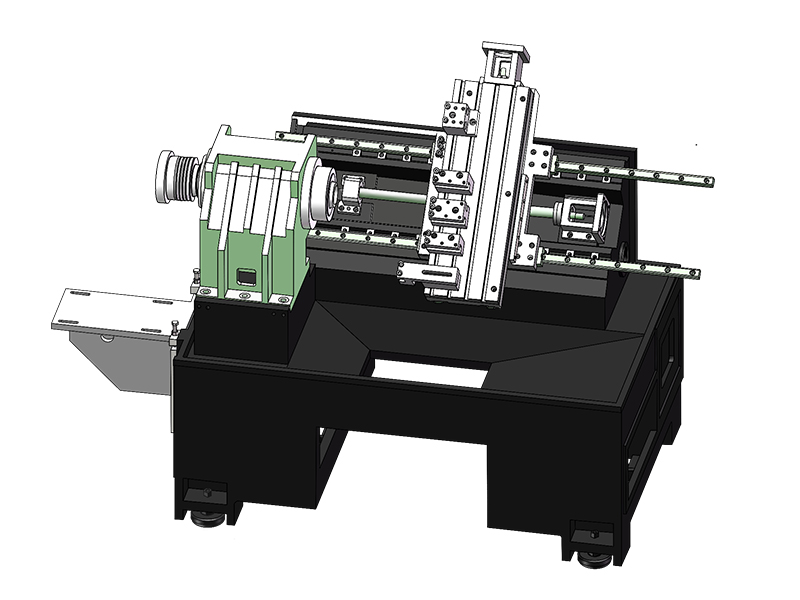

Disposition de la machine

1. La base de coulée de haute qualité avec un traitement thermique recuit fournit un fort soutien pour l'usinage à haute vitesse et à haute précision des tours CNC de la série HTC.

2. 45 ° La conception de lit incliné avec une forte rigidité, peut résister à la force de coupe à haute intensité et facile à utiliser, facile à éliminer.

3. X / Z La vitesse avant-gardiste est supérieure à 25 m / min, une combinaison aussi élevée de vitesse avant et d'outil rapide améliore considérablement la productivité et atteint une vitesse de coupe plus élevée avec un coût de production plus faible.

4. Performance à coût élevé, nous garantissons une qualité de masse de haute qualité, un contrôle de qualité strict.

Marque du système de contrôle CNC

GSK988TA est standard

Facultatif:

HNC-808D-10G

Syntec 22ta

FanUc 0i-tf Plus

Siemens 828d

Mitsubishi

Application

● Pièces de précision

● Pièces mécaniques

● Pièces matérielles

● Outils à main

● Pièces médicales

● Pièces d'horloge et de montre

● Pièces optiques

● Pièces automobiles

● Pièces de salle de bain

● Accessoire de vélo

Mangeur de pièces automatiques

Adoptant un entraînement du système hydraulique, la force d'alimentation est grande, adaptée à un diamètre plus grand et à l'alimentation plus lourde des matériaux de barre. Il présente les avantages d'une bonne stabilité et d'une forte fiabilité.

● Améliorer l'efficacité de la production

● Réduire le coût de production

● Améliorer la sécurité de la production

Barboutier

Utilise l'air comprimé comme source d'alimentation pour atteindre la fonction d'épissage.

● réalise l'usinage continu

● Manipulation et stockage de la pièce pratique

Ferme à chargement automatique

Mode de capture: captipage, manipulation, levage, tournant

Convient pour: raccords matériels, pièces en plastique, pièces électroniques 3C, pièces automobiles, pièces électroniques et électriques, meubles et pièces de l'appareil domestiques.

Robot

Haute précision et taux de battement élevé: avec une répétabilité de ± 0,02 mm et un taux de battement maximal de 4 m / s, le robot peut transporter efficacement les pièces, augmentant la productivité de 20% à 40% dans le chargement et le déchargement des machines-outils.

Chargement et déchargement du robot: une ligne de production, un seul investissement peut répondre aux besoins de la production multi-valeurs.

Faible investissement et rendement rapide: un robot peut réaliser le chargement et le déchargement d'une seule ou multi-station.

Tourelle

L'indexation du disque de coupure de puissance adopte le disque de coupe.

Peut couper les directions vers l'avant et inverser.

Changement d'outils à travers à deux voies, vitesse rapide et grande efficacité.

Précision de positionnement élevée et précision de positionnement répétée élevée.

Rimidité élevée et bonne stabilité

8 t servo tourelle

Tourrelle de puissance 12T

Tourrelle de puissance 12T avec axe Y

Lubrification automatique

Le lubrifiant automatique fournit automatiquement un lubrifiant au guide et à la vis de l'axe X et Z pour assurer le fonctionnement en douceur à tout moment.

En cas de pénurie d'huile, une alarme est émise et la machine s'arrête automatiquement.

Serrage

Collet

Mandrin

Taille: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Type: solide / creux

Mâchoire: 2/3 / 4jaws

Indexation Chuck

ARTICLE	PARAMÈTRE	UUNIT	HTC450
Usinage	Diamètre de swing max sur le lit	MM	Φ450
	Diamètre de swing max sur la diapositive	MM	Φ120
	Broche	MM	Φ56
	Capacité de barre	MM	Φ46
	Vitesse de broche maximale	RPM	4000
	Puissance du moteur principal	Kw	5.5
Alimentation	Voyage de l'axe x / z	MM	380/300
Alimentation	Axe x / z Vitesse du rapind	m / min	25/25

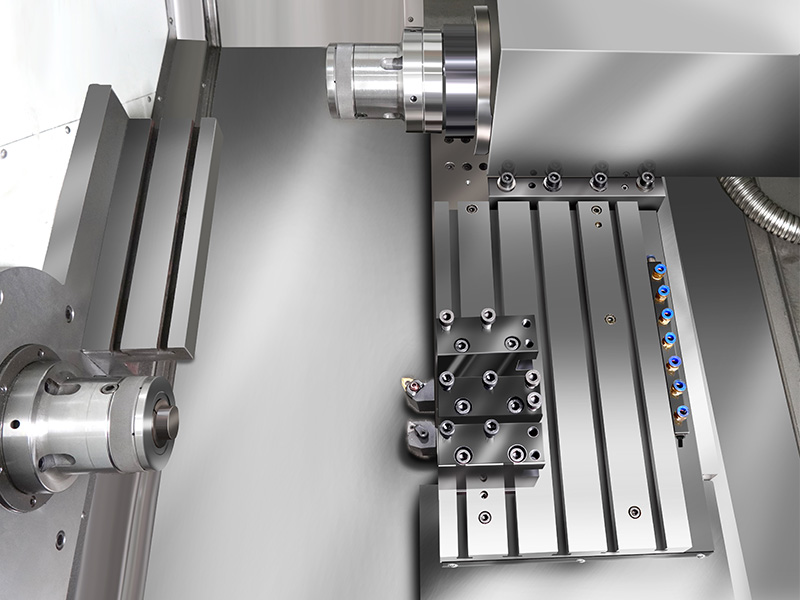

Titulaire de l'outil	Porte-outil de type gang	PCS	5
Titulaire de l'outil	Spécification d'outil	MM	20 × 20
Précision	Rounomage radial du cylindrique externe	MM	≤0,005
	Positionnement	MM	≤0,005
	Positionnement	MM	≤0 005
	Répétabilité	MM	≤0,005
	Répétabilité	MM	≤0,005
	Tourner la rondeur des pièces	MM	0.005
	Cohérence de la mise en œuvre de la pièce dans la section longitudinale	MM	0,005 / 75
Autres	Disposition de la machine		Lit d'intergal
	Poids de la machine	Kg	1800 kg
	Dimension de la machine (LXWXH)	MM	2080x1460x1650

Configuration standard:

Système GSK / HNC,

5 Post à outils de type gang de station,

Broche A2-5,

Collet,

Vreille à billes locale,

Hiwin Linear Guideway,

Couverture de protection,

Liquide de refroidissement et recyclage,

120W Pump de refroidissement puissance,

5,5 kW puissance du moteur principal.

Configuration facultative
Système CNC	Système syntec 7ta
	Système syntec 21ta
	Système FANUC 2 axe Oi-TF-plus
	Système Siemens
Tourelle	Tourelle à 8 positions
	Tourelle à 12 positions
Mandrin	6 'Chuck solide
	6 'Chuck creux
	8 'Chuck solide
	8 'Chuck creux
	7 'Indexation Chuck
	8 'Indexation Chuck

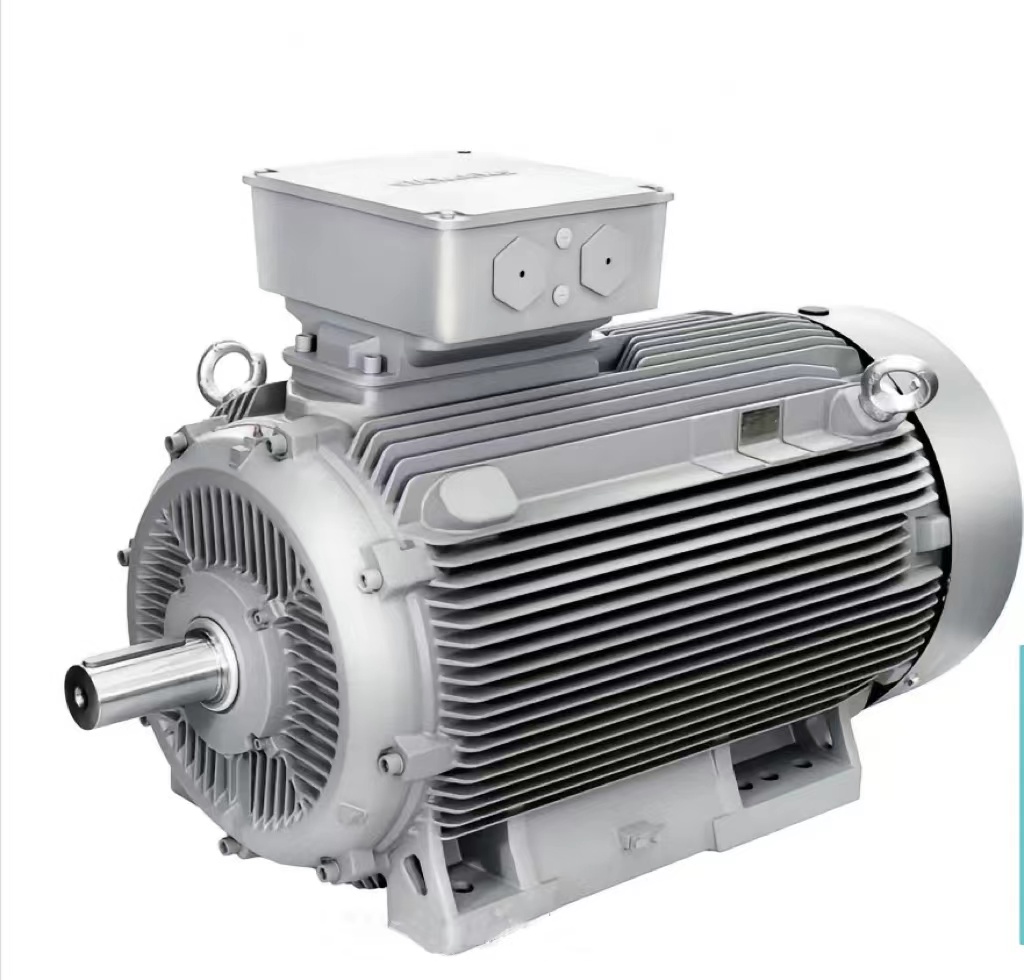

Moteur	Moteur principal de 7,5 kW
	5,5 kW d'électro-broche
	7,5 kW d'électro-broche
Porte-outil et tête d'alimentation	Support d'outil carré
	Porte-outil rond
	Cri à balle hiwin
	Roue volant
	Machine à balle
Protection	Porte automatique
	Toit automatique
Précision	Préréglage de l'outil Renishaw
Automation	Ferme à chargement automatique
	Robot
	Bar Feeder 3-20 mm Type de chaîne ST-20
	Bar Feeder 5-26 mm SV-26 automatique
	Barre d'alimentation SQ-20 Film d'huile 3-20 mm
	Bar Feedersw-29 Film d'huile 5-29 mm
	Bar Film SG-36 Film d'huile 5-36 mm
	Capteur de pièce
Élimination du liquide de refroidissement et des puces	Pompe de refroidissement de 500W
	Échangeur de chaleur
	Climatiseur de l'armoire
Nettoyeur	Convoyeur à puce
	Écumoire à l'huile
