HTC350 Lit incliné CNC Lathe

HTC350 Gang Type CNC Precision Automatic Lathe, Gang Type CNC Lathe Collet Machine Tool

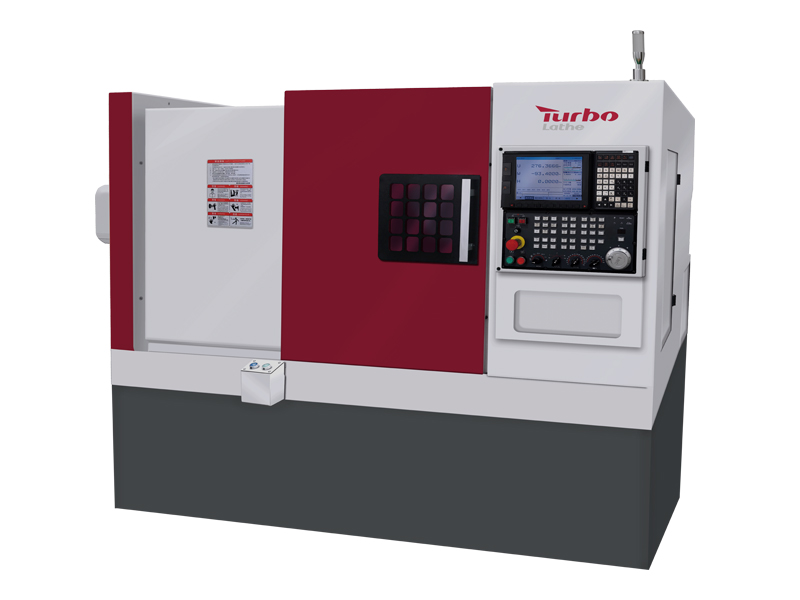

Le diamètre de tournage sur le lit de tour est de 350 mm, la longueur d'usinage maximale est de 150 mm, une conception de lit d'allumage à 45 degrés, et le retrait automatique de la protection en acier inoxydable standard est pratique, avec un convoyeur à puce, pas besoin de nettoyer manuellement. La machine est petite et compacte, ne peut pas utiliser la poubelle, adaptée à l'usinage des produits de disque, si vous avez besoin de machine à machines à faire des produits d'arbre, veuillez choisir le modèle H36 et ne pouvez pas être équipé de la tourelle d'alimentation, si vous avez besoin d'installer la tourelle d'alimentation , veuillez choisir le modèle HTC500, mais vous pouvez choisir d'installer la tête d'alimentation sur la diapositive, qui peut atteindre la fonction de fraisage et de forage. La broche adopte la tête de broche A2-5, la vitesse maximale peut atteindre 4000r / min avec une collection ou un mandrin 6 '.

État de disponibilité:



enquête

POINTS FORTS

Données techniques

STANDARD

FACULTATIF

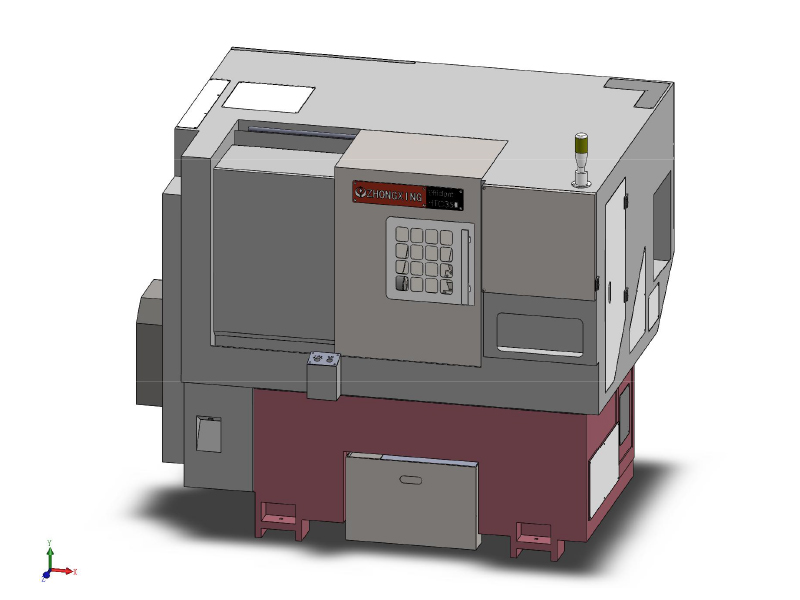

Disposition de la machine

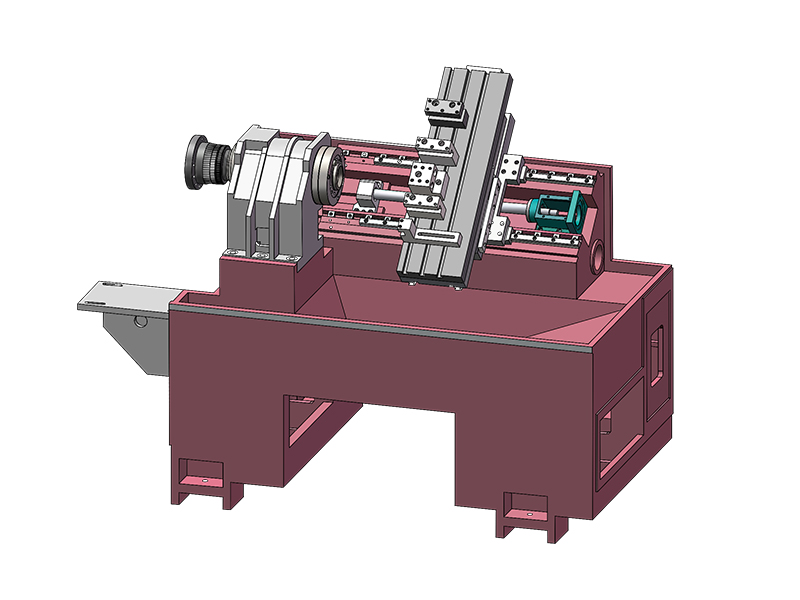

1. Type de plate-forme en une pièce Base extra large et 45 °, conception de selle inclinée peut assurer la stabilité de la machine-outil pendant longtemps.

2. Adopter la voie de guidage linéaire de Ball Hiwin, une disposition de grande portée, une structure stable, une rigidité plus forte du support de guidage, adapté au traitement de coupe à forte charge. La grande palette adopte une structure triangulaire, une forte résistance de déformation et une structure plus stable.

3. Adoptez l'unité de broche, vis à billes Hiwin / PMI, soutenant le roulement à vis LYC, ce qui peut assurer la précision d'usinage du fonctionnement à long terme.

4. Préréteur d'outils en option, mangeoire à barres, capteur de pièces, convoyeur à puce automatique (convoyeur à puce latérale ou convoyeur à puce arrière).

Marque du système de contrôle CNC

GSK988TA est standard

Facultatif:

HNC-808D-10G

Syntec 22ta

FanUc 0i-tf Plus

Siemens 828d

Mitsubishi

Application

● Pièces de précision

● Pièces mécaniques

● Pièces matérielles

● Outils à main

● Pièces médicales

● Pièces d'horloge et de montre

● Pièces optiques

● Pièces automobiles

● Pièces de salle de bain

● Accessoire de vélo

Mangeur de pièces automatiques

Adoptant un entraînement du système hydraulique, la force d'alimentation est grande, adaptée à un diamètre plus grand et à l'alimentation plus lourde des matériaux de barre. Il présente les avantages d'une bonne stabilité et d'une forte fiabilité.

● Améliorer l'efficacité de la production

● Réduire le coût de production

● Améliorer la sécurité de la production

Barboutier

Utilise l'air comprimé comme source d'alimentation pour atteindre la fonction d'épissage.

● réalise l'usinage continu

● Manipulation et stockage de la pièce pratique

Ferme à chargement automatique

Mode de capture: captipage, manipulation, levage, tournant

Convient pour: raccords matériels, pièces en plastique, pièces électroniques 3C, pièces automobiles, pièces électroniques et électriques, meubles et pièces de l'appareil domestiques.

Robot

Haute précision et taux de battement élevé: avec une répétabilité de ± 0,02 mm et un taux de battement maximal de 4 m / s, le robot peut transporter efficacement les pièces, augmentant la productivité de 20% à 40% dans le chargement et le déchargement des machines-outils.

Chargement et déchargement du robot: une ligne de production, un seul investissement peut répondre aux besoins de la production multi-valeurs.

Faible investissement et rendement rapide: un robot peut réaliser le chargement et le déchargement d'une seule ou multi-station.

Tourelle

L'indexation du disque de coupure de puissance adopte le disque de coupe.

Peut couper les directions vers l'avant et inverser.

Changement d'outils à travers à deux voies, vitesse rapide et grande efficacité.

Précision de positionnement élevée et précision de positionnement répétée élevée.

Rimidité élevée et bonne stabilité

8 t servo tourelle

Tourrelle de puissance 12T

Tourrelle de puissance 12T avec axe Y

Lubrification automatique

Le lubrifiant automatique fournit automatiquement un lubrifiant au guide et à la vis de l'axe X et Z pour assurer le fonctionnement en douceur à tout moment.

En cas de pénurie d'huile, une alarme est émise et la machine s'arrête automatiquement.

Serrage

Collet

Mandrin

Taille: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Type: solide / creux

Mâchoire: 2/3 / 4jaws

Indexation Chuck

ARTICLE	PARAMÈTRE	UUNIT	HTC350
Usinage	Diamètre de swing max sur le lit	MM	Φ350
	Diamètre de swing max sur la diapositive	MM	Φ120
	Capacité de barre	MM	Φ40
	Alésage de la broche	MM	Φ48
	Vitesse de broche maximale	RPM	4000
	Puissance du moteur principal	Kw	3,7 kW
Alimentation	Voyage de l'axe x / z	MM	300/320
Alimentation	Axe x / z Vitesse du rapind	m / min	25/25
Titulaire de l'outil	Porte-outil de type gang
	Nombre de détenteurs d'outils standard	PC	5

	Spécifications de l'outil: retournement / ennuyeux	MM	20 × 20 / φ32
Précision	Rounomage radial du cylindrique externe	MM	≤0,01
	Positionnement	MM	≤0,01
	Positionnement	MM	≤0,01
	Répétabilité	MM	≤0,01
	Répétabilité	MM	≤0,01
	Tourner la rondeur des pièces	MM	0.01
	Cohérence de la mise en œuvre de la pièce dans la section longitudinale	MM	0,1 / 75
Autres	Disposition de la machine		Lit d'intergal
	Poids de la machine	Kg	1450 kg
	Dimension de la machine (LXWXH)	MM	1910 * 1410 * 1660

Configuration standard:

Système GSK / HNC,

5 Post à outils de type gang de station,

Broche A2-5,

Collet,

Vreille à billes locale,

Hiwin Linear Guideway,

Couverture de protection,

Liquide de refroidissement et recyclage,

Pompe de refroidissement 120W,

3,7 kW puissance du moteur principal.

Configuration facultative
Système CNC	Système syntec 7ta
	Système syntec 21ta
Tourelle	Tourelle à 8 positions
Mandrin	6 'Chuck solide
	6 'Chuck creux
Moteur	Moteur principal de 5,5 kW
	5,5 kW d'électro-broche

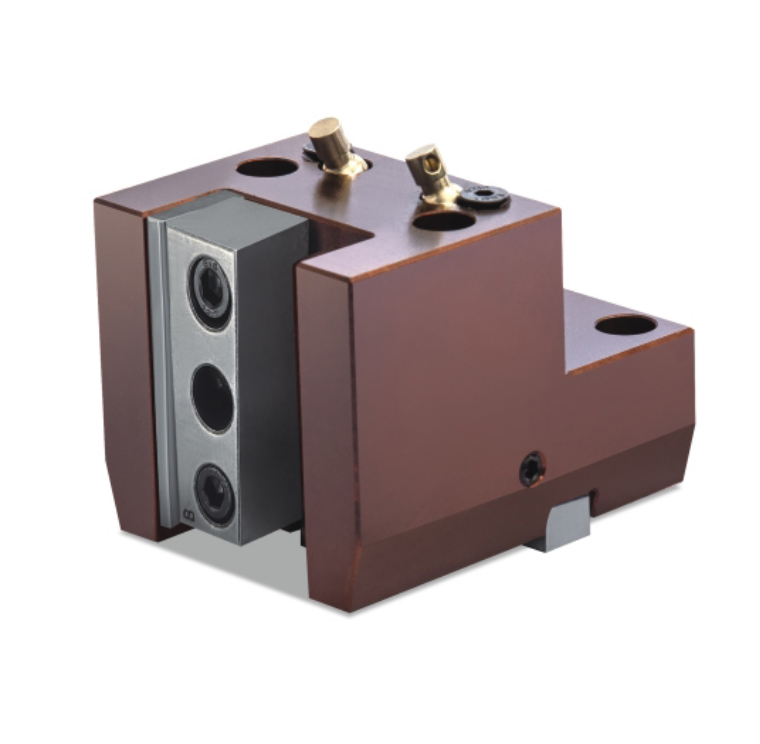

Porte-outil et tête d'alimentation	Support d'outil carré
	Porte-outil rond
	Roue volant
	Machine à balle
Composant d'entraînement	Cri à balle hiwin
Protection	Portes automobiles
	Toit automatique
Précision	Préréglage de l'outil Renishaw
Liquide de refroidissement	Pompe de refroidissement de 500W
	Échangeur de chaleur
	Climatiseur de l'armoire
Automation	Ferme à chargement automatique
	Robot
	Bar Sheeder 3-20 mm Type de chaîne ST-20
	Bar Feeder 5-26 mm SV-26 automatique
	Barre d'alimentation SQ-20 Film d'huile 3-20 mm
	Barre de barre SW-29 Film d'huile 5-29 mm
	Bar Film SG-36 Film d'huile 5-36 mm
	Capteur de pièce
Faire le ménage	Convoyeur à puce
	Écumoire à l'huile
