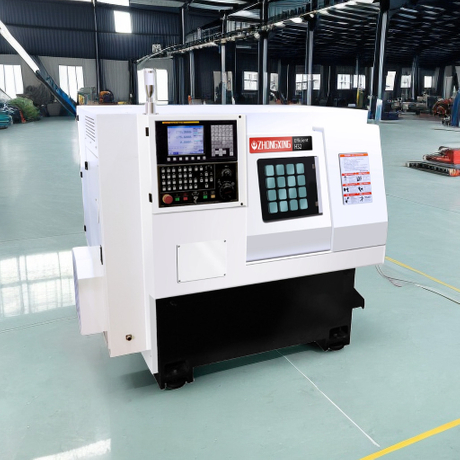

Composition du tour CNC

1. Utilisations de processus des tours CNC

Les tours CNC sont principalement utilisés pour tourner diverses surfaces rotatives. Dans le tour CNC peut être effectué à l'intérieur et à l'extérieur de la surface cylindrique, de la surface conique, de la surface rotative de moulage, de la surface filetée, de la surface courbe de haute précision et de l'extrémité du traitement du fil. Les outils utilisés sur les tours CNC comprennent des outils de tournage, des exercices, des couteaux, des coupeurs et des outils de filetage et d'autres outils de traitement des trous. CNC Lathe Processing Parts de la précision dimensionnelle de IT5 ~ it6, valeur RA de rugosité de surface allant jusqu'à 0,4um en dessous.

2. Composition du tour CNC

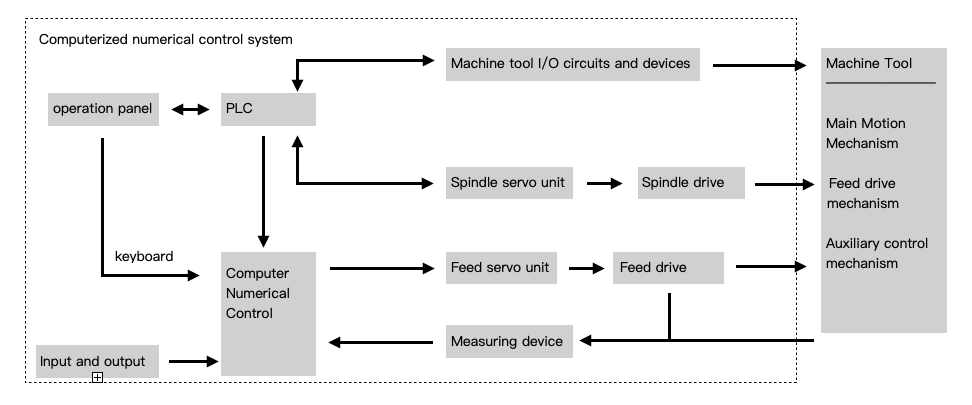

CNC Lathe est généralement composé de périphériques d'entrée et de sortie, de dispositif de contrôle numérique d'ordinateur, de contrôleur logique programmable (PLC), de dispositif de lecteur de l'unité de service, de dispositif de mesure et d'hôte de machine-outil, etc.,

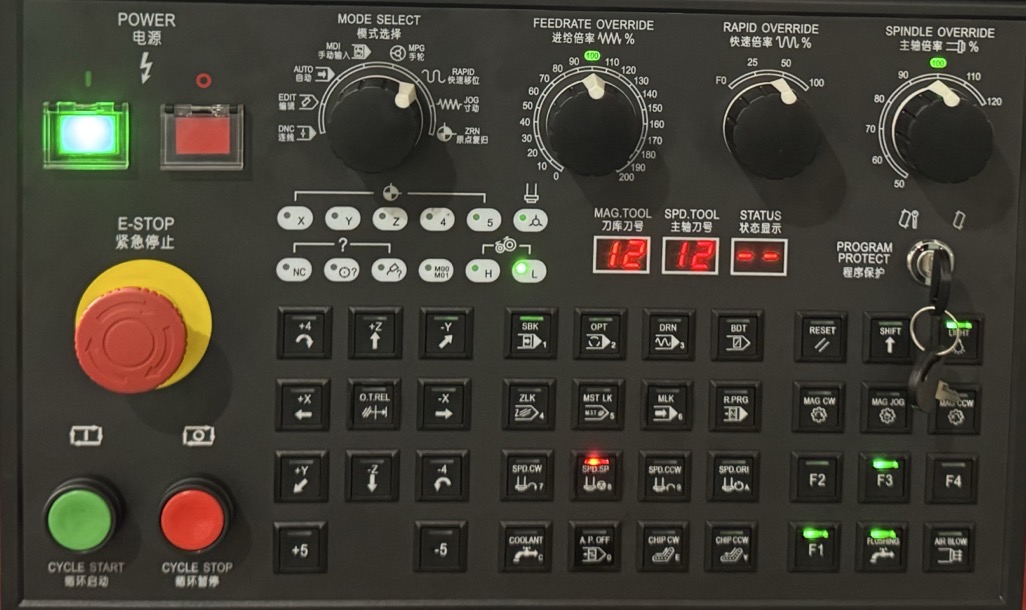

A. Panneau d'exploitation

Fonctionnement, c'est l'opérateur et le périphérique CNC pour l'échange d'outils d'information, les machines-outils CNC, les composants uniques, par la station de bouton, les lumières d'état, les tableaux de touches (la même fonction que le clavier de l'ordinateur) et l'affichage.

B. Dispositifs d'entrée et de sortie

Les périphériques d'entrée et de sortie sont les périphériques que le système CNC (Contrôle Numerical Control) interagit avec les périphériques externes. Les informations à interagir sont généralement le programme d'usinage des pièces. Cela signifie qu'un programme d'usinage d'une pièce qui a été préparé et enregistré sur un support de contrôle est introduit dans le système CNC, ou un programme d'usinage d'une pièce qui a été déboguée est stocké ou enregistré sur le milieu de contrôle correspondant via le périphérique de sortie.

C. Dispositif CNC (unité CNC)

(1) Composition du système informatique, carte de contrôle de position, carte d'interface PLC, carte d'interface de communication, modules de fonction spéciaux et logiciel de contrôle correspondant.

(2) Rôle en fonction du programme de traitement des pièces d'entrée pour le traitement correspondant (tel que le traitement de la trajectoire de mouvement, le traitement de la sortie de la machine, etc.), puis les commandes de contrôle de sortie aux composants exécutifs correspondants (servomotes, entraînements et logiciels, etc.), tous coordonnés par le périphérique CNC et les logiciels, l'organisation rationnelle, de sorte que le système entier est organisé et fonctionne d'une manière ordonnée. L'unité CNC est le cœur du système CNC.

D. Unité de servo, unité d'entraînement et unité de mesure

(1) Composition, service de service, dispositif de conduite comprend, le dispositif de conduite de service de broche et le moteur de broche, le dispositif de conduite et le moteur d'alimentation du service d'alimentation. Le dispositif de mesure comprend: le dispositif de mesure de position et de vitesse pour réaliser le contrôle en boucle fermée du système de servomoteur alimentaire.

(2) Fonction: assurez-vous un suivi sensible et précis des commandes de périphérique CNC.

E. plc, circuits et périphériques d'E / S machine

(1) composition

1. PLC (contrôleur logique programmable): Utilisé pour terminer le contrôle d'E / S des actions séquentielles liées aux opérations logiques, il se compose de matériel et de logiciels.

2. Circuit et périphérique I / 0 machine: les pièces d'exécution pour réaliser le contrôle des E / S (circuits logiques composés de relais, d'électrovanne, de commutateurs de voyage, de contacteurs, etc.).

(2) fonction

1. Accepte les commandes M, S et T de CNC, les décoche et les converties en signaux de contrôle correspondants et contrôle les dispositifs auxiliaires pour compléter l'action de commutation correspondante de la machine-outil.

2. Accepte les signaux I / 0 du panneau de fonctionnement et du côté de la machine, les envoie à l'unité CNC, et après le traitement, les commandes publient des commandes pour contrôler l'état de fonctionnement du système CNC et des mouvements de la machine.

F. Unité principale de la machine-outil

(1) Composition Il se compose de pièces de mouvement principales, de pièces de mouvement d'alimentation (table, de plaque de traînée et de mécanisme de transmission correspondant), de pièces de support (colonne, lit, etc.), et des dispositifs spéciaux (système d'échange d'outils automatiques, système d'échange de pièce automatique) et des dispositifs auxiliaires (par exemple, dispositif de suppression de puces, etc.).

(2) Rôle Le corps principal de la machine CNC est la partie d'exécution qui réalise la fabrication et le traitement.
