État de disponibilité: | |
---|---|
Avec le développement rapide de l'industrie manufacturière, les machines-outils CNC en tant qu'équipement de base de la fabrication moderne, son efficacité de traitement et son contrôle des coûts sont de plus en plus attention des entreprises. Le couteau CNC du couteau en ligne est l'un des modèles importants, afin d'améliorer l'efficacité du traitement et de réduire les coûts de production présente des avantages importants.

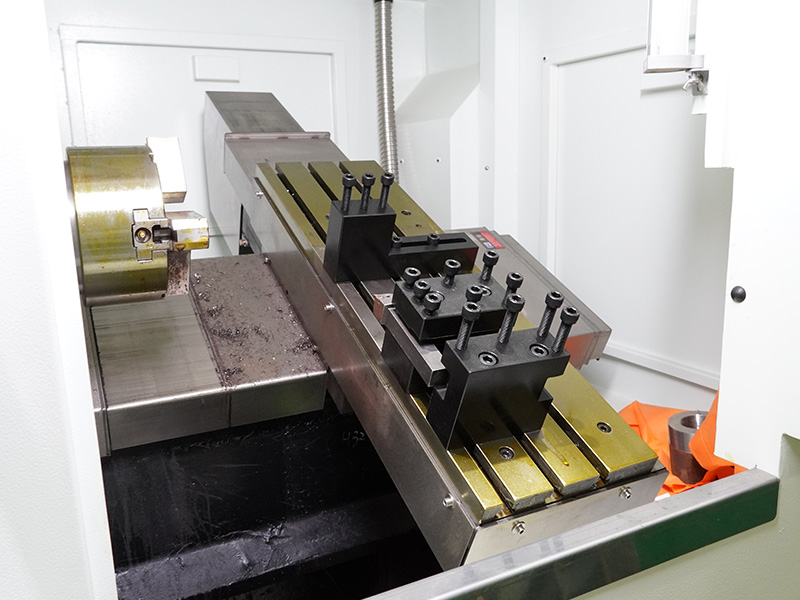

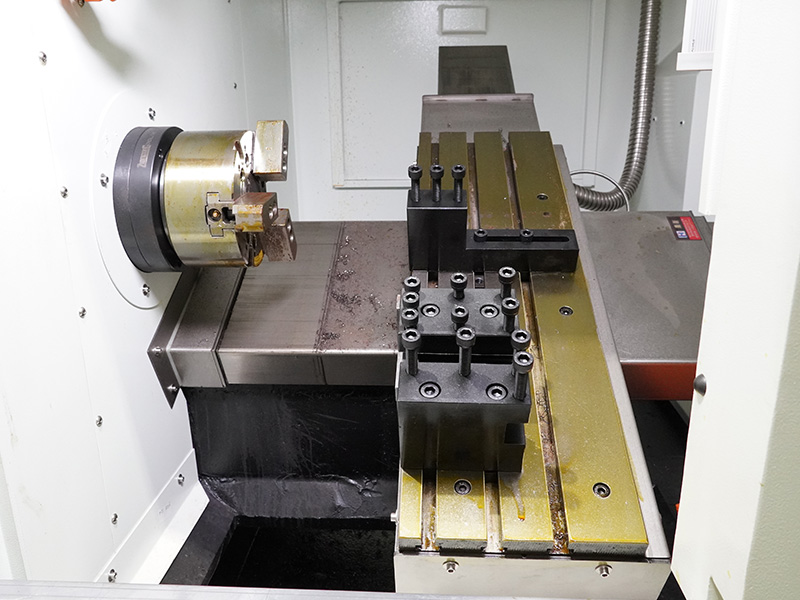

Le tour de type CNC de gang adopte la structure des outils de lignes multi-stations, peut effectuer plusieurs processus en un seul serrage, réduisant la pièce multiple de serrage et de positionnement. Par rapport au tour traditionnel, l'efficacité d'usinage du tour CNC avec une rangée de couteaux a été considérablement améliorée. En termes de contrôle des coûts, le tour CNC CNC se comporte également bien. Premièrement, en raison de son efficacité de traitement élevée, davantage de pièces peuvent être traitées par unité de temps, réduisant ainsi le coût de production par unité de produit. Deuxièmement, le changement d'outil de CNC CNC Lathe est rapide et pratique, ce qui réduit le temps non productif et réduit le coût de la main-d'œuvre. Encore une fois, pour la même taille, le prix du tour CNC de style gang est inférieur à celui de la tourelle.
Marque du système de contrôle CNC
GSK988TA est standard
Facultatif:
HNC-808D-10G
Syntec 22ta
FanUc 0i-tf Plus
Siemens 828d
Mitsubishi
Application
● Pièces de précision
● Pièces mécaniques
● Pièces matérielles
● Outils à main
● Pièces médicales
● Pièces d'horloge et de montre
● Pièces optiques
● Pièces automobiles
● Pièces de salle de bain
● Accessoire de vélo
Mangeur de pièces automatiques
Adoptant un entraînement du système hydraulique, la force d'alimentation est grande, adaptée à un diamètre plus grand et à l'alimentation plus lourde des matériaux de barre. Il présente les avantages d'une bonne stabilité et d'une forte fiabilité.
● Améliorer l'efficacité de la production
● Réduire le coût de production
● Améliorer la sécurité de la production
Barboutier
Utilise l'air comprimé comme source d'alimentation pour atteindre la fonction d'épissage.
● réalise l'usinage continu
● Manipulation et stockage de la pièce pratique
Ferme à chargement automatique
Mode de capture: captipage, manipulation, levage, tournant
Convient pour: raccords matériels, pièces en plastique, pièces électroniques 3C, pièces automobiles, pièces électroniques et électriques, meubles et pièces de l'appareil domestiques.
Robot
Haute précision et taux de battement élevé: avec une répétabilité de ± 0,02 mm et un taux de battement maximal de 4 m / s, le robot peut transporter efficacement les pièces, augmentant la productivité de 20% à 40% dans le chargement et le déchargement des machines-outils.
Chargement et déchargement du robot: une ligne de production, un seul investissement peut répondre aux besoins de la production multi-valeurs.
Faible investissement et rendement rapide: un robot peut réaliser le chargement et le déchargement d'une seule ou multi-station.
Tourelle
L'indexation du disque de coupure de puissance adopte le disque de coupe.
Peut couper les directions vers l'avant et inverser.
Changement d'outils à travers à deux voies, vitesse rapide et grande efficacité.
Précision de positionnement élevée et précision de positionnement répétée élevée.
Rimidité élevée et bonne stabilité
8 t servo tourelle

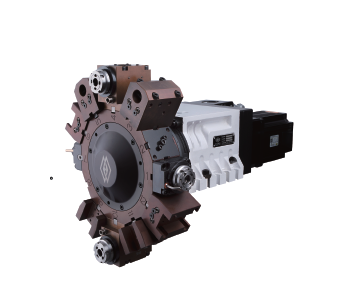

Tourrelle de puissance 12T
Tourrelle de puissance 12T avec axe Y
Lubrification automatique
Le lubrifiant automatique fournit automatiquement un lubrifiant au guide et à la vis de l'axe X et Z pour assurer le fonctionnement en douceur à tout moment.
En cas de pénurie d'huile, une alarme est émise et la machine s'arrête automatiquement.
Serrage
Collet
Mandrin
Taille: 6 ', 8 ' , 10 ', 12 ' , 15 '
Type: solide / creux
Mâchoire: 2/3 / 4jaws
Indexation Chuck
Données techniques | |
Diamètre de swing maximum sur le lit | Φ600 mm |
Diamètre du disque de traitement maximum | Φ500 mm |
Diamètre maximal de l'arbre de traitement | Φ350 mm |
Longueur maximale de la pièce | 580 mm |
Broche à travers le diamètre du trou | Φ82 mm |
Spoid Spindle Maximum Speed | 2000 tr / min |
Puissance du moteur de la broche | 15 kW |
Voyage de l'axe x / z | 320 mm / 700 mm |
Axe x / z vitesse rapide | 20/20 m / min |
Vitesse de vitesse de la boîte de broche | Un équipement 50-500 / b de matériel 150-1500 / |
Porte-outil de type gang / tourelle | 8p Servo Turret / |
Diamètre de la pouche | Φ75 |
Voyage de manche | 150 mm |

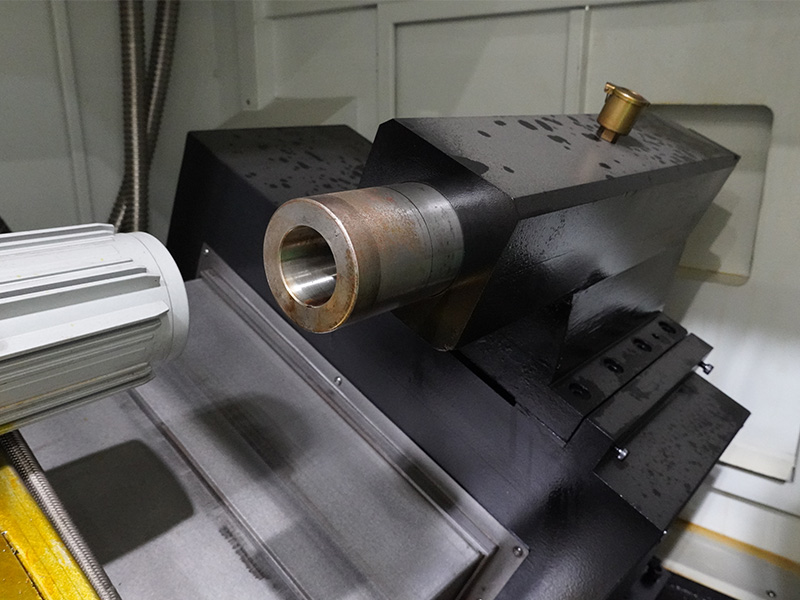

Conique de manche | MT5 |
Fuseau de randonnée radiale du cercle extérieur | ≤0,005 mm |
Précision de positionnement x axe | ≤0,01 mm |
Précision de positionnement Axe z | ≤0,01 mm |
Répétabilité x axe | ≤0,01 mm |
Répétabilité Axe z | ≤0,01 mm |
Turning Roundside Torrance | 0,01 mm |
Transformer la cohérence de la pièce dans la section longitudinale | 0,01 / 75 mm |
Disposition du lit | Lit incliné dans l'ensemble |
Poids de la machine | 4500 kg |
Dimensions globales de la machine (LXWXH) | 2920x1900x1750 mm |
Configuration standard:
Système GSK / HNC,
8 positions Hydraulic Servo Turret,
Broche A2-8,
12 'Chuck solide,
# MT5 Tailstock,
Vreille à billes locale,
Hiwin Linear Guideway,
Couverture de protection,
Liquide de refroidissement et recyclage,
15 kW puissance du moteur principal,
Pompe de refroidissement 370W.
Configuration facultative | ||
Système CNC | Système syntec 21ta | ![]() |
Système syntec 22 To | ||
Système FanUC OI-TF-Plus | ||
System Siemens 828d | ||
Système FanUC Oi-tf-plus avec axe C | ||
System Siemens 828d avec axe C | ||
TOURELLE | Tourelle à 12 positions | ![]() |
Tourelle de puissance à 12 positions | ||
Axe y | ||
MANDRIN | 15 'Chuck solide | ![]() |
12 'Indexation Chuck | ||

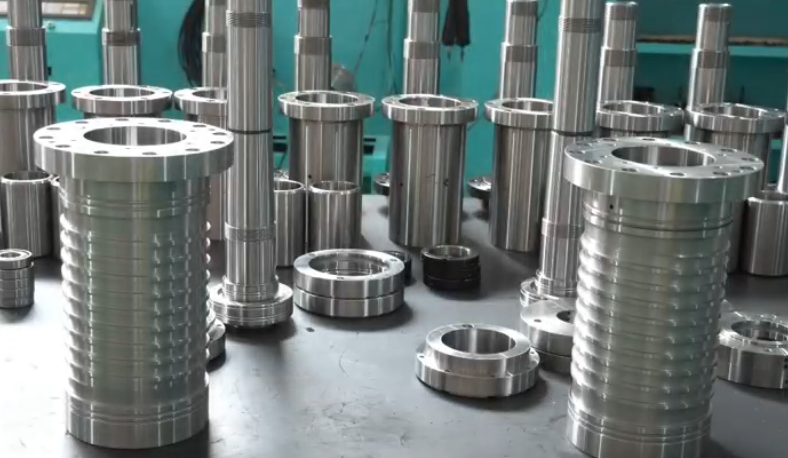

CONDUIRE | 15 kW électro-broche | ![]() |
Tête d'alimentation et support d'outil | ER25 (2 + 2) Power Head |
|
ER25 (3 + 3) Power Head | ||
ER (4 + 4) Power Head | ||
ER20 Power Head | ||
ER25 Power Head | ||
Tête de puissance hexagonale | ||
ER25 2 Power Head | ||
ER25 3 Power Head | ||
ER25 Side 2 Power Head | ||
ER25 Side 3 Power Head | ||
Support d'outil carré | ||
Porte-outil rond | ||
BMT55 90⁰ PORTEUR POWE | ||
BMT55 0⁰ PORTEUR DE L'OUTIL POWE | ||
BMT40 90⁰ PORTEUR POWE | ||
BMT40 0⁰ PORTEUR DE L'OUTIL POWE | ||
Roue volant | ||
Machine à balle | ||
Composant d'entraînement | Cri à balle hiwin | ![]() |
PRÉCISION | Préréglage de l'outil Renishaw | ![]() |
PROTECTION | Porte automatique | ![]() |
Toit automatique | ||
AUTOMATION | Capteur de pièce | ![]() |
Robot | ||
Ferme à chargement automatique | ||
NETTOYEUR | Convoyeur à puce | ![]() |
Écumoire à l'huile | ||

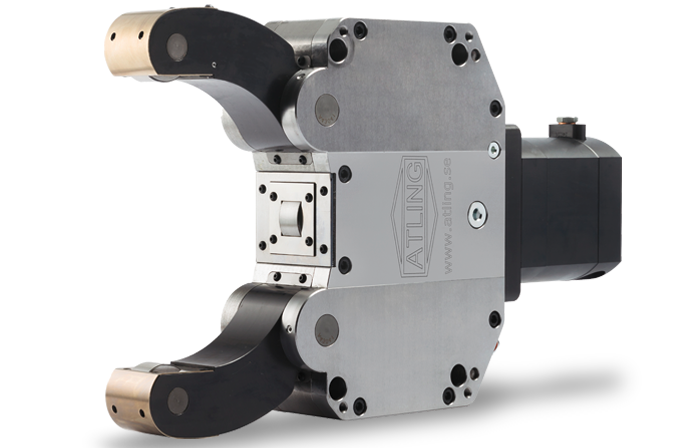

Support de pièces | Suivez le repos | ![]() |
Liquide de refroidissement et recyclage | Pompe de refroidissement de 500W | ![]() |
Échangeur de chaleur | ||
Climatiseur de l'armoire |
